Wyłączniki krańcowe - mikrowyłączniki
Wyłączniki krańcowe bez obudow  • Wyłączniki krańcowe duże maszyn • Wyłączniki krańcowe miniaturowe, do płytek drukowanych • Wyłączniki krańcowe w obudowie •


Wyłączniki krańcowe służą do krańcowego ustawiania i pozycjonowania elementów w obrabiarkach, prasach, maszynach, robotach, przenośnikach, używane przy produkcji maszyn i aparatury. Seria mikroprzełączników o zróżnicowanych elementach napędowych. Charakteryzują się bardzo dobrymi parametrami elektrycznymi i solidną obudowę izolacyjną zawierającą zespół styków przełącznych.
Mikroprzełączniki ( wyłączniki krańcowe) przeznaczone są do pracy w układach sterowniczych, kontrolnych i zabezpieczających.
Zaciski przyłączeniowe w postaci wkrętów M4.

Mikroprzełącznik, znany również jako przełącznik migowy, to ogólne określenie używane w odniesieniu do włączników elektrycznych, które są uruchamiane przy użyciu bardzo małej siły fizycznej. Są one bardzo często ze względu na niskie koszty i trwałości, używane w przemyśle. Typowe zastosowania mikro- przełączników w codziennym życiu to blokada drzwi kuchenki mikrofalowej, wyłączniki bezpieczeństwa w windach, wykrycie zacięcia papieru kserokopiarki czy drukarki.




Wyłączniki krańcowe z dźwignią z rolką

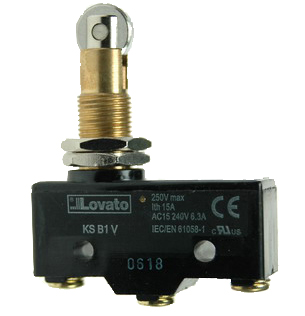

Wyłączniki krańcowe z rolką wciskaną centralnie
Łączniki krańcowe bez obudowy
Wyłączniki krańcowe z dźwignią z rolką
Wyłącznik krańcowy z dźwignią płaską
Wyłączniki krańcowe z dźwignią płaską

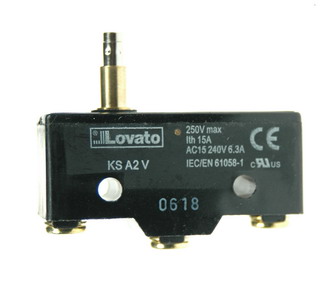

Wyłączniki krańcowe z trzpieniem wciskanym centralnie
Wyłączniki krańcowe z dźwignią
Wyłączniki krańcowe z cieńką dźwignią

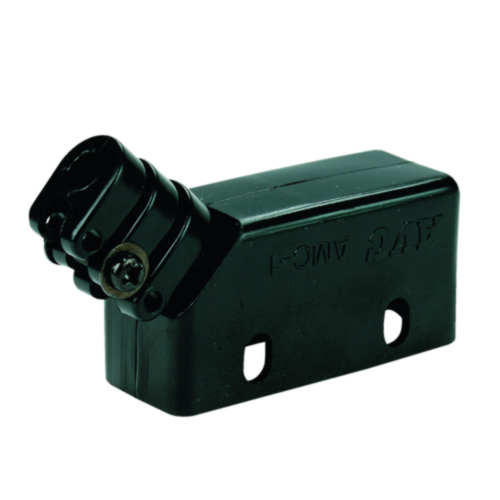

Wyłączniki krańcowe osłona
Akcesoria do wyłaczników krańcowych

Wymiary korpusu bez elementów napedowych
i wyprowadzen (dł.x szer.x wys.):
Z-15G-B, Z-15GD-B, Z-15GQ... : 49,2 x 17,45 x 24,2 mm
Z-15GW..., Z-15HW... : 49,2 x 17,45 x 29,4 mm



Seria/Symbol Odpowiedniki
Opis
Z-15G-B   mikroprzełącznik bez dzwigni z trzpieniem f 2,3 mm
Z-15GD-B   mikroprzełącznik bez dzwigni z trzpieniem
f 7,15 mm
Z-15GQ-B   mikroprzełącznik z trzpieniem f 8,35 mm
i dodatkowym mocowaniem
Z-15GQ22-B Z15G1308 mikroprzełącznik z rolką podłużną f 12,7 mm
i dodatkowym mocowaniem
Z-15GQ21-B Z15G1318 mikroprzełącznik z rolką poprzeczną f 12,7 mm
i dodatkowym mocowaniem

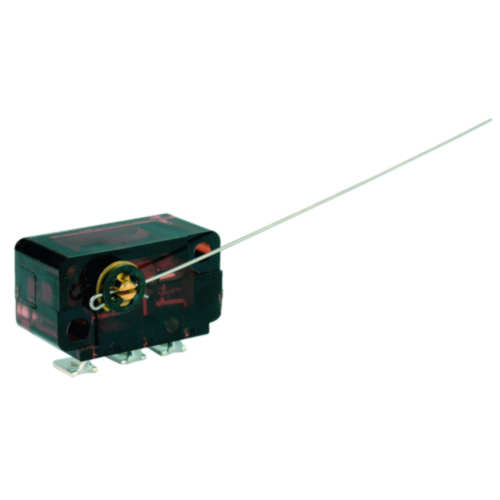

Z-15HW78-B   mikroprzełącznik z dźwignią (w postaci pręta ze stali nierdzewnej) R110 mm
Z-15GW-B   mikroprzełącznik z dźwignią R63,5 mm
Z-15GW2-B Z15G1703 mikroprzełącznik z dźwignią R48,5 mm z rolką podłużną f 9,5 mm
Z-15GW22-B Z15G1704 mikroprzełącznik z dźwignią R26,6 mm z rolką podłużną f 9,5 mm

235 łączniki krańcowe Z15G OMRON- Specyfikacja PDF : pobierz


Wyłączniki krańcowe z rolką wciskaną centralnie

Nazwa
Wysokość trzpienia [ mm ]
Sposób montażu [ rozstaw otworów]
Wymiary [mm ] dł x .szer
Prąd obciążenia styków [A]
Opis / uwagi
Rodzaj styku
Z15-G1308 33,4 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko mocowane wzdłuż korpusu NO/NC
Z15-G1318 33,4 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko mocowane w poprzek korpusu NO/NC
Wyłączniki krańcowe Z15G1308
Krańcówka Z15G1308
Wyłączniki krańcowe Z15G1308
Krańcówka Z15G1308
Wyłączniki krańcowe Z15G1318
Krańcówka Z15G1318
Wyłączniki krańcowe Z15G1308
Krańcówka Z15G1318

235 wyłączniki krańcowe Z15G1 ..- Specyfikacja PDF : pobierz

do góry


Wyłączniki krańcowe z dźwignią z rolką

Nazwa
Długość ramienia [ mm ]
Sposób montażu [ rozstaw otworów]
Wymiary [mm ] dł x .szer
Prąd obciążenia styków [A]
Opis / uwagi
Rodzaj styku
Z15-G1703 48,5 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko na ramieniu metalowe NO/NC
Z15-GW2-B 48.5 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko na ramieniu plastikowe NO/NC
Z15-G1704 26,6 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko na ramieniu metalowe NO/NC
Z15-GW22-B 26,6 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko na ramieniu plastikowe NO/NC
Z15-G1744 31,9 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, kółko na ramieniu metalowe łamane NO/NC
Wyłączniki krańcowe Z15G1703
Mikroprzełącznik Z15G1703
Wyłączniki krańcowe Z15G1703
Mikroprzełącznik Z15G1703
Mikrołączniki krańcowe Z15GW2-B
Mikroprzełącznik Z15GW2-B
Wyłączniki krańcowe Z15GW2-B
Mikroprzełącznik Z15GW2-B
Mikroprzełączniki krańcowe Z15G1704
Mikroprzełącznik Z15G1704
Wyłączniki krańcowe Z15G1704_wymiary
Mikroprzełącznik Z15G1704
Wyłącznik krańcowy Z15G1318
Mikrowyłączniki Z15GW22-B
Wyłączniki krańcowe Z15GW2-B_wymiary
Mikrowyłączniki Z15GW22-B

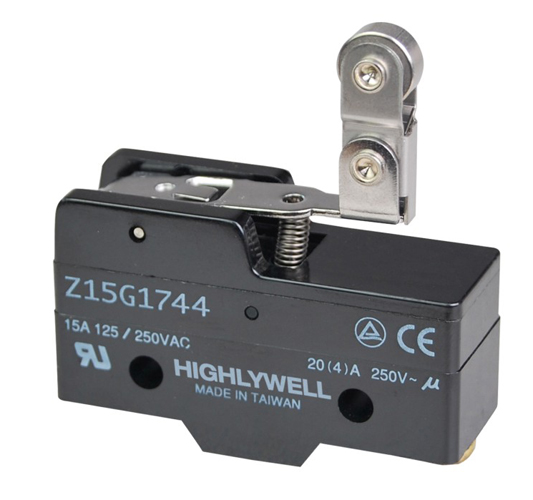

Wyłączniki krańcowe Z15G1744
Mikrowyłączniki Z15G1744

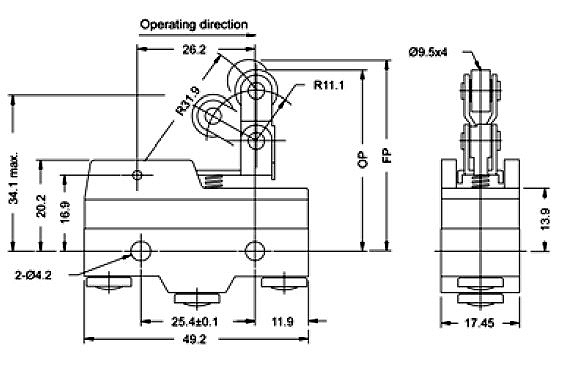

Wyłączniki krańcowe Z15G1744
Mikrowyłączniki Z15G1744

235 wyłączniki krańcowe Z15G1 ..- Specyfikacja PDF : pobierz

do góry


Wyłączniki krańcowe z dźwignią

Nazwa
Długość ramienia [ mm ]
Sposób montażu [ rozstaw otworów]
Wymiary [mm ] dł x .szer
Prąd obciążenia styków [A]
Opis / uwagi
Rodzaj styku

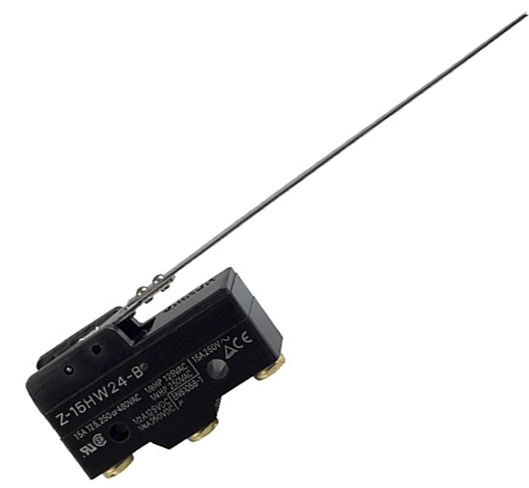

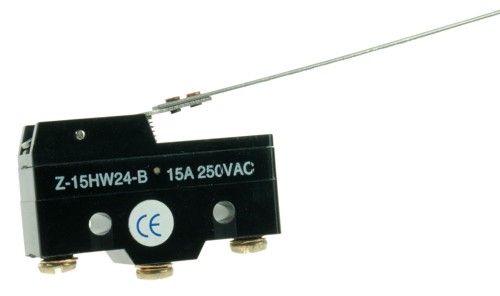

Z15HW24-B 120,5 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, dźwignia metalowa NO/NC
Z15G1701 63.5 mocowany śrubami [25,4mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, dźwignia metalowa NO/NC

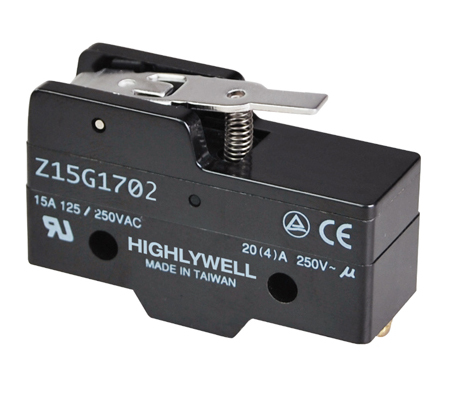

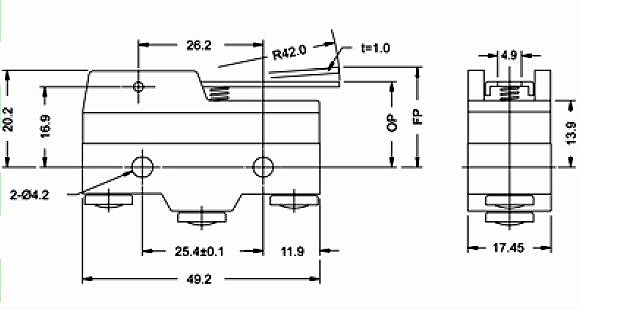

Z15G1702 42,0 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, dźwignia metalowa NO/NC
Z15G1301 26,6 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, dźwignia metalowa NO/NC
Z15GW-B 63.5 mocowany śrubami [25,5mm] 49,2 x 17,45 15A 125V AC, 250V AC podłączenie śrubowe, dźwignia metalowa NO/NC
Wyłączniki krańcowe Z15G1703
Wyłącznik krańcowy Z15HW24-B
Wyłączniki krańcowe Z15G1701
Wyłącznik krańcowy Z15GHW24B
Wyłączniki krańcowe Z15G1701
Wyłącznik krańcowy Z15G1701

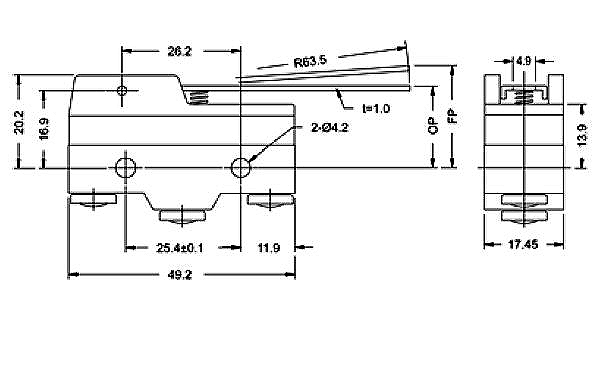

Przełączniki krańcowe Z15G1701_wymiary
Wyłącznik krańcowy Z15G1701
Wyłączniki krańcowe Z15G1701
Wyłącznik krańcowy Z15G1702
Wyłączniki krańcowe Z15G1701
Wyłącznik krańcowy Z15G1702
Wyłączniki krańcowe Z15G1701

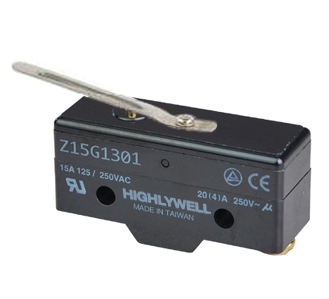

Wyłącznik krańcowy Z15G1301
Wyłączniki krańcowe Z15G1301
Wyłącznik krańcowy Z15G1301

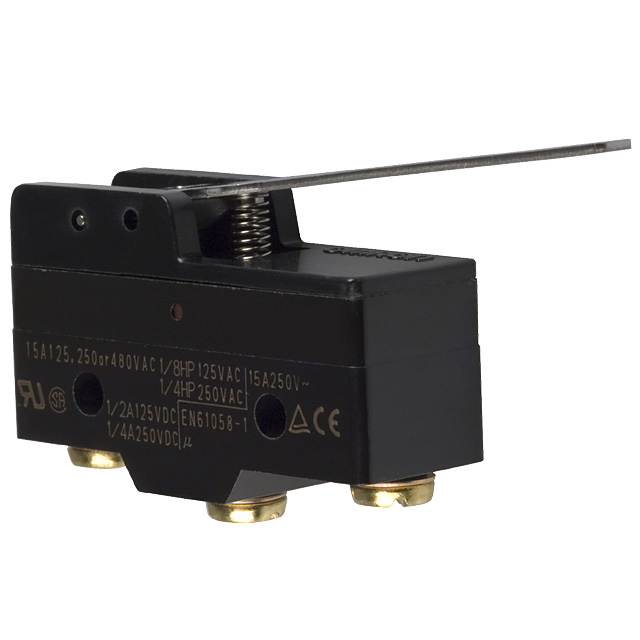

Wyłączniki krańcowe Z15GW-B
Wyłącznik krańcowy Z15GW-B
Wyłączniki krańcowe Z15G1701
Wyłącznik krańcowy Z15GW-B

235 wyłączniki krańcowe Z15G1 ..- Specyfikacja PDF : pobierz
