Przełączniki elektryczne kołyskowe i dźwigniowe 3-pozycyjne

Przełączniki kołyskowe i dźwigniowe to bardzo popularne elementy sterujące w elektronice i elektrotechnice. Oba pełnią tę samą funkcję – ręczne łączenie lub rozłączanie obwodu elektrycznego – ale różnią się budową, wyglądem i typowymi zastosowaniami.

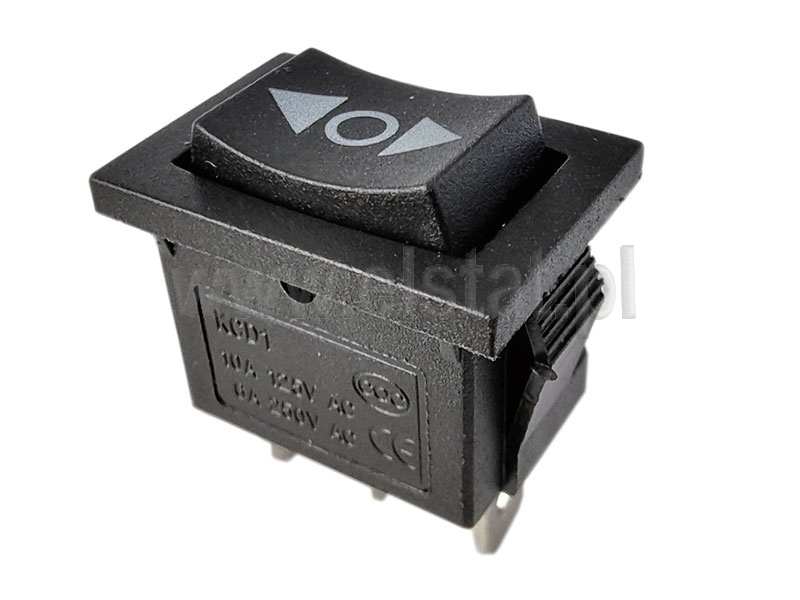

Przełączniki kołyskowe 3-położeniowych(rocker switch)

• Budowa i wygląd: prostokątny przycisk, który „kołysze się” na boki – jedna strona wciskana, druga się podnosi.

• Zasada działania: po naciśnięciu jednej strony obwód zostaje zamknięty/otwarty, przy odwrotnym naciśnięciu – odwrotna funkcja.

• Zalety:

  • kompaktowe, łatwe w obsłudze,

  • wyraźna pozycja ON/OFF?ON (często oznaczona symbolem „I” i „O”),

  • często podświetlane (LED, neonówka).

• Zastosowania:

  • zasilacze i listwy sieciowe,

  • małe urządzenia AGD, elektronika użytkowa,

  • panele sterownicze.

Przełączniki dźwigniowe ON-OFF-ON (toggle switch)

• Budowa i wygląd: metalowa lub plastikowa dźwignia (pręt), którą przechyla się w górę/dół lub w bok.

• Zasada działania: przechylenie dźwigni zmienia stan styków (zamknięty/otwarty, czasem kilka pozycji 1-0-2).

• Zalety:

  • duża wytrzymałość mechaniczna,

  • klasyczny wygląd, łatwo wyczuwalna zmiana położenia,

  • dostępne w wersjach wielopozycyjnych i wielobiegunowych.

• Zastosowania:

  • maszyny przemysłowe, pojazdy, panele sterownicze,

  • sprzęt wojskowy i lotniczy (często w wersji z osłoną zabezpieczającą),

  • urządzenia wymagające solidnego przełączania obwodów.

Główne różnice między przełącznikami (w skrócie)
