Złączki kablowe na szynę TH35 znajdują szerokie zastosowanie zarówno w przemyśle, jak i szafach rozdzielczych. Złączki kablowe zapewniają szybkie, estetyczne i stabilne połączenie. W naszej ofercie znajdą Państwo złączki bezśrubowe, bezpiecznikowe, gwintowane, z zastosowaniem do diod LED, oświetleniowe oraz szynowe.
W świecie nowoczesnych instalacji elektrycznych, gdzie precyzja i bezpieczeństwo idą w parze z funkcjonalnością, złączki kablowe odgrywają kluczową rolę. Wśród nich szczególnym uznaniem cieszą się złącza na szynę DIN – niezawodne rozwiązanie dla każdego profesjonalisty poszukującego trwałości i efektywności. Złącza elektryczne na szynę DIN to nie tylko elementy łączące przewody; stanowią one fundament każdej solidnej konstrukcji systemu elektroenergetycznego. Odkryj tajemnice ich wszechstronności oraz dowiedz się, dlaczego są nieodzowne w każdej nowoczesnej rozdzielnicy!
Przegląd najważniejszych rodzajów złączek elektrycznych do kabli, ze szczególnym uwzględnieniem złączek na szynę DIN – powszechnie stosowanych w automatyce, rozdzielnicach i instalacjach przemysłowych oraz domowych.
Złączki to elementy łączeniowe służące do bezpiecznego, trwałego i uporządkowanego łączenia przewodów elektrycznych. Zapewniają wygodę montażu, serwisowania i rozbudowy instalacji.

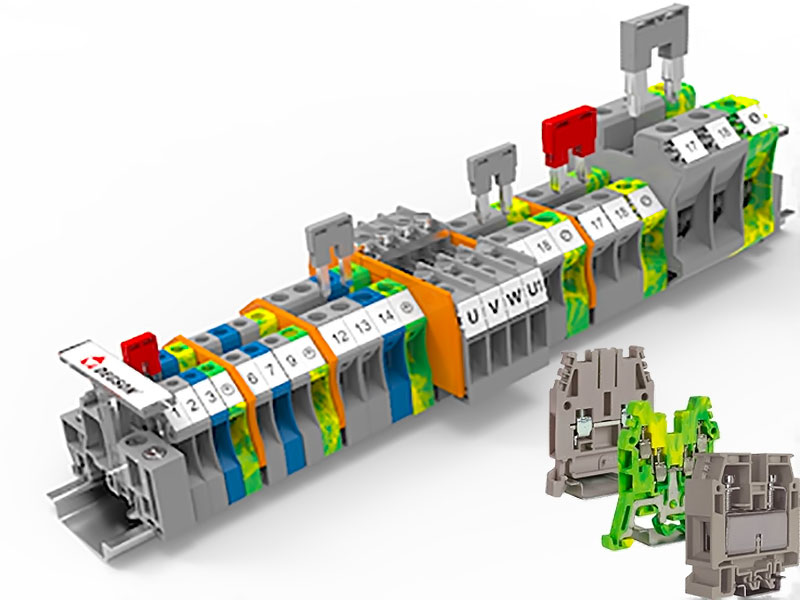

Złączki montowane na szynie DIN (TS35) są standardem w rozdzielnicach i szafach sterowniczych. Oferują modularność i łatwe prowadzenie okablowania.
| Typ złączki | Opis i zastosowanie |
|---|---|
| 🔹 Sprężynowe (push-in) | Bezśrubowe, szybki montaż, duża odporność na wibracje. Popularne np. w WAGO. |
| 🔹 Śrubowe | Tradycyjne, solidne połączenie, wymaga dokręcenia śrubą. Np. Phoenix Contact, Weidmüller. |
| 🔹 Zaciskowe nożowe | Do przelotowego łączenia i rozdzielania przewodów. |
| 🔹 Rozdzielcze (mostkowe) | Do tworzenia wspólnego punktu zasilania (np. N, PE). |
| 🔹 Z warstwą izolacyjną (PT, PE) | Dla przewodów ochronnych i neutralnych. Kolorystycznie oznaczone (np. żółto-zielone PE). |
| 🔹 Złączki przekaźnikowe, bezpiecznikowe, diodowe | Specjalistyczne – integrują np. przekaźnik, bezpiecznik lub diodę sygnalizacyjną. |
Modułowość – łatwe dokładanie kolejnych torów
Wysoka estetyka i organizacja przewodów
Kompatybilność z akcesoriami (mostki, oznaczniki, przegrody)
Możliwość szybkiej diagnostyki
| Producent | Seria przykładowa | Typ mocowania |
|---|---|---|
| WAGO | 2002, 2006, 221, TOPJOB S | Sprężynowy |
| Phoenix Contact | CLIPLINE, UT, ST | Śrubowy/sprężynowy |
| Weidmüller | W, Z, SAK | Śrubowy/sprężynowy |
| Entrelec (ABB) | SNK series | Śrubowy/sprężynowy |
| Rodzaj złączki | Zastosowanie |
|---|---|
| WAGO 221, 222 (kompaktowe) | Do instalacji domowej – szybkie łączenie przewodów miedzianych |
| Zaciskowe kostki (listwy) | Tradycyjne łączenie przewodów w puszkach |
| Złączki żelowe (np. Scotchlok) | Do wilgotnych środowisk, automatyki ogrodowej |
| Złączki szybkozłączki płaskie (FASTON) | AGD, motoryzacja |
| Złączki hermetyczne IP67/IP68 | Przemysł, outdoor, złącza kablowe w złączkach śrubowych lub żelowych |
Przekrój kabla (mm²) – złączka musi być dopasowana do średnicy przewodu
Typ przewodu (linka/lity) – sprężynowe są lepsze do linki
Prąd znamionowy – dobierz złączkę zgodnie z obciążeniem
Warunki środowiskowe – wilgotność, pył, wibracje
Rodzaj montażu – szyna DIN, płytka PCB, puszka instalacyjna
Chcesz konkretny model złączki do Twojej aplikacji, np. złączkę do łączenia przewodów 6 mm² na szynie DIN z rozgałęzieniem? Zapytaj o dostępność w sklepie www.elstat.com.pl.
