Przekaźniki elektromagnetyczne; Skuteczna Automatyzacja Procesów

1. Przekaźniki elektromagnetyczne – ogólna zasada działania

• Zasada: W momencie podania napięcia na cewkę, wytwarza się pole magnetyczne, które przyciąga zworę i powoduje zamknięcie lub otwarcie styków.

• Podstawowe elementy:

  • Cewka

  • Rdzeń ferromagnetyczny

  • Zestaw styków (NO/NC)

  • Sprężyna powrotna

Przemysłowe przekaźniki: Moc i niezawodność

W środowisku przemysłowym przekaźniki muszą wytrzymać trudne warunki pracy, takie jak wysoka temperatura czy duże obciążenia. Stosowane są między innymi w maszynach produkcyjnych, gdzie precyzyjne sterowanie procesami jest kluczowe dla zachowania efektywności produkcji. Solidna konstrukcja przemysłowych przekaźników gwarantuje odporność na drgania i zanieczyszczenia, co przekłada się na ich długowieczność.

2. Przekaźniki przemysłowe

Cechy:

• Wysoka obciążalność styków (do kilkudziesięciu amperów)

• Możliwość montażu na szynie DIN

• Często mają zestaw styków przełącznych (SPDT, DPDT)

• Często z sygnalizacją LED i możliwością zastosowania modułów tłumiących

Zastosowania:

• Automatyka przemysłowa (PLC, styczniki pomocnicze)

• Rozdzielnice, układy sterowania silnikami

• Linie produkcyjne

Samochodowe przekaźniki: Kluczowi gracze bezpiecznej jazdy

W motoryzacji przekaźniki odgrywają fundamentalną rolę w zapewnianiu bezpieczeństwa oraz komfortu jazdy. Odpowiadają za działanie takich elementów jak oświetlenie zewnętrzne, klimatyzacja czy systemy zabezpieczeń. Dzięki nim możliwe jest szybkie przełączanie dużych prądów przy minimalnym zużyciu energii przez układy sterujące pojazdu.

3. Przekaźniki samochodowe (motoryzacyjne)

Cechy:

• Napięcie cewki: zazwyczaj 12V lub 24V DC

• Mała lub średnia obciążalność: 10–40 A

• Kompaktowa obudowa

• Odporność na drgania, wilgoć, kurz (czasem IP67)

• Często z diodą zabezpieczającą (flyback diode)

Zastosowania:

• Zasilanie świateł, wentylatorów, klaksonów, pomp paliwa

• Przekaźniki rozruszników

• Automatyczne przełączniki obwodów (np. przekaźnik czasowy do wycieraczek)

AGD - Przekaźnikowa moc domowego komfortu

W sprzęcie gospodarstwa domowego przekaźniki umożliwiają automatyzację codziennych czynności – od uruchamiania pralek po regulację temperatury w piekarnikach. Dzięki swojej prostocie i niezawodności stanowią idealne rozwiązanie dla urządzeń wymagających częstego przełączania obciążeń elektrycznych przy jednoczesnej optymalizacji zużycia energii.

Choć często niedostrzegane przez użytkowników końcowych, przekaźniki elektromagnetyczne są sercem nowoczesnej techniki, pozwalającym na płynne funkcjonowanie zarówno skomplikowanych maszyn przemysłowych, jak i codziennych urządzeń domowych. Ich ewolucja nadal trwa, zmierzając ku coraz bardziej energooszczędnym i inteligentnym rozwiązaniom przyszłości.

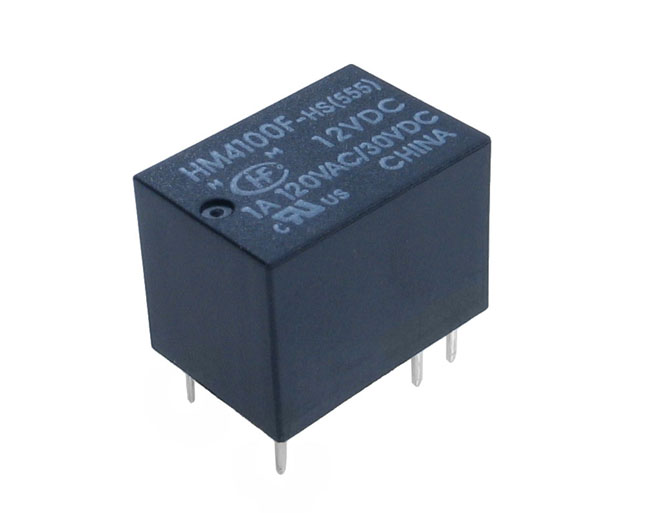

4. Przekaźniki do sprzętu AGD

Cechy:

• Przystosowane do pracy z siecią 230V AC

• Obciążalność styków: typowo 5–16 A

• Kompaktowe wymiary do montażu na PCB

• Niska cena, długa trwałość mechaniczna

Zastosowania:

• Pralki, zmywarki, lodówki

• Mikrofalówki, piekarniki

• Płyty grzewcze, ekspresy do kawy

Porównanie przekaźników wg zastosowania:
