Czujnik położenia tłoka siłownika pneumatycznego lub hydraulicznego

Czujnik kontaktronowy połóżenia tłoka siłownika

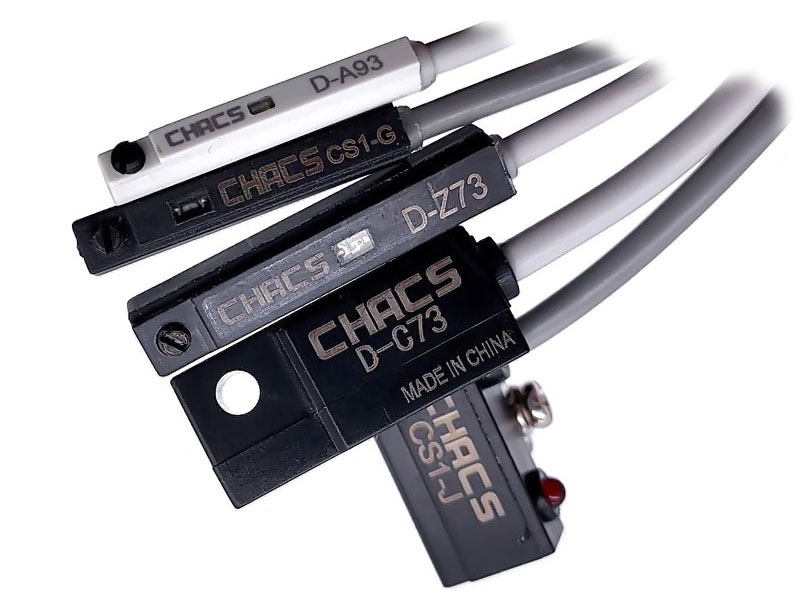

Czujniki położenia tłoka, pozwalają na detekcję położenia tłoka siłownika pneumatycznego  lub hydraulicznego.
Czujniki pola magnetyczne do siłowników występują w kilku odmianach. Wyróżniamy czujniki 2-przewodowe oraz 3-przewodowe. Czujnik kontaktronowy do położenia tłoka to, wersja dwuprzewodowa a wersja elektroniczna, to czujnik trójprzewodowy. Kontaktron wykrywa położenia tłoka np. siłownika powietrza w momencie „najechania” magnesu w strefę działania czujnika magnetycznego. Czujniki mają zamontowane diody LED na swojej głowicy, dzięki temu sygnalizaja jest widoczna gołym okiem z odległości.

Czujnik do siłowników hydraulicznych; CS1-S; styk NO
Czujnik do siłowników hydraulicznych; CS1-S; styk NOWymiary wyłacznika krańcowego CS1-S do siłowników pneumatycznych Zbliżeniowy czujnik magnetyczny CS1-SSygnalizator położenia tłoka w siłownikuBudowa czujnika CS1-S do określenia pozycji tłokaMontaż i podłączenie czujnika CS1-S
Czujnik do siłowników hydraulicznych; CS1-S; styk NO
Symbol: CZ-M-CS1-S Kod produktu: 00610
CS1-S magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych: - rodzaj styku: NO ( normalne otwarte )
  • 1 - 9 szt : 29,50 zł z VAT
  • 10 - szt : 23,00 zł z VAT
przechowalnia
Czujnik magnetyczny do siłowników hydraulicznych; CS1-F; styk NO; 240V; 100mA
Czujnik magnetyczny do siłowników hydraulicznych; CS1-F; styk NO; 240V; 100mACzujnik kontaktronowy położenia tłokaWymiary czujnika położenia tłoka CS1-F
Czujnik magnetyczny do siłowników hydraulicznych; CS1-F; styk NO; 240V; 100mA
Symbol: CZ-M-CS1-F Kod produktu: 05158
CS1-F magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych; hydraulicznych; elektrycznych i innych: - napięcie pracy 5-240V AC lub DC - prąd max: 100mA - rodzaj styku: NO ( normalne otwarte )
29,50 zł z VAT (23,98 zł netto)
Dostawa Chwilowy brak towaru
przechowalnia
Schemat połączeń czujnika pozycji tłoka D-Z73
Schemat połączeń czujnika pozycji tłoka D-Z73Czujnik magnetyczny do siłowników hydraulicznych; D-Z73; styk NOWyłącznik siłownika z stykiem NOCzujnik magnetyczny siłowników hydraulicznych lub pneumatycznych D-Z73Wymiary czujnika położenia tłoka siłownika typ D-Z73Dane technicze połączenia i wymiary czujnika położenia tłoka w siłownikach
Czujnik magnetyczny do siłowników hydraulicznych; D-Z73; styk NO
Symbol: CZ-M-D-Z73 Kod produktu: 00928
Przełącznik magnetyczny D-Z73. Czujnik do zaworów elektromagnetycznych. pneumatycznych, hydraulicznych. Przełącznik kontaktronowy - prąd obciążenia 100mA
  • 1 - 9 szt : 29,50 zł z VAT
  • 10 - szt : 27,99 zł z VAT
Dostawa Chwilowy brak towaru
przechowalnia
Czujnik magnetyczny do siłowników pneumatycznych; CS1-J; styk NO
Czujnik magnetyczny do siłowników pneumatycznych; CS1-J; styk NOWymiary czujnika CS1-J do siłowników pneumatycznychKrańcówka magnetyczna do elektrozaworu
Czujnik magnetyczny do siłowników pneumatycznych; CS1-J; styk NO
Symbol: CZ-M-CS1-J Kod produktu: 00669
CS1-J magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych; hydraulicznych; elektrycznych i innych: - rodzaj styku: NO ( normalne otwarte )
  • 1 - 9 szt : 29,50 zł z VAT
  • 10 - szt : 25,01 zł z VAT
przechowalnia
Czujnik magnetyczny do siłowników pneumatycznych; D-A73; styk NO
Czujnik magnetyczny do siłowników pneumatycznych; D-A73; styk NOWymiary czujnika magnetycznego D-A73 do siłownikówSchemat elektryczny czujnika położenia tłokaCzujnik tłoka siłownika typ D-A73Sposób montażu czujnika kontaktronowego do siłownika
Czujnik magnetyczny do siłowników pneumatycznych; D-A73; styk NO
Symbol: CZ-M-D-A73 Kod produktu: 00027
Przełącznik magnetyczny D-A73. Czujnik do zaworów hydraulicznych. pneumatycznych, elektromagnetycznych. Sygnalizacyjny przełącznik kontaktronowy do kontroli działania siłowników: - prąd obciążenia 40mA - napięcie pracy 24VDC
  • 1 - 9 szt : 29,90 zł z VAT
  • 10 - szt : 27,99 zł z VAT
przechowalnia
Czujnik magnetyczny do siłowników pneumatycznych; D-A93; styk NO
Czujnik magnetyczny do siłowników pneumatycznych; D-A93; styk NOWyłącznik krańcowy D-A93 magnetyczny do siłownikaWymiary czujnika kontaktronowego D-A93 do siłowników
Czujnik magnetyczny do siłowników pneumatycznych; D-A93; styk NO
Symbol: CZ-M-D-A93 Kod produktu: 10600
Zbliżeniowy czujnik magnetyczny do siłowników D-A93 - prąd obciążenia 40mA przy 24V DC - prąd obciążenia 20mA przy 100V AC - napięcie pracy max. 100V AC
  • 1 - 9 szt : 32,00 zł z VAT
  • 10 - szt : 27,99 zł z VAT
przechowalnia
Czujnik położenia tłoka siłownika hydraulicznego; CS1-G; styk NO; 240V; 0,1A
Czujnik położenia tłoka siłownika hydraulicznego; CS1-G; styk NO; 240V; 0,1AZbliżeniowy czujnik krańcowy do siłowników pneumatycznychCzujnik krańcowy siłowników magnetycznych  lub hydraulicznychCzujnik położenia tłoka zaworów pneumatycznychWymiary czujnika magnetycznego CS1-G
Czujnik położenia tłoka siłownika hydraulicznego; CS1-G; styk NO; 240V; 0,1A
Symbol: CZ-M-CS1-G Kod produktu: 00490
CS1-G magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych; elektrycznych; hydraulicznych: - napięcie max. 5-240V AC/DC - max. prąd styku: 0,1A ( 100mA) - rodzaj styku: NO ( normalne otwarte )
  • 1 - 9 szt : 29,50 zł z VAT
  • 10 - szt : 27,99 zł z VAT
Dostawa Chwilowy brak towaru
przechowalnia

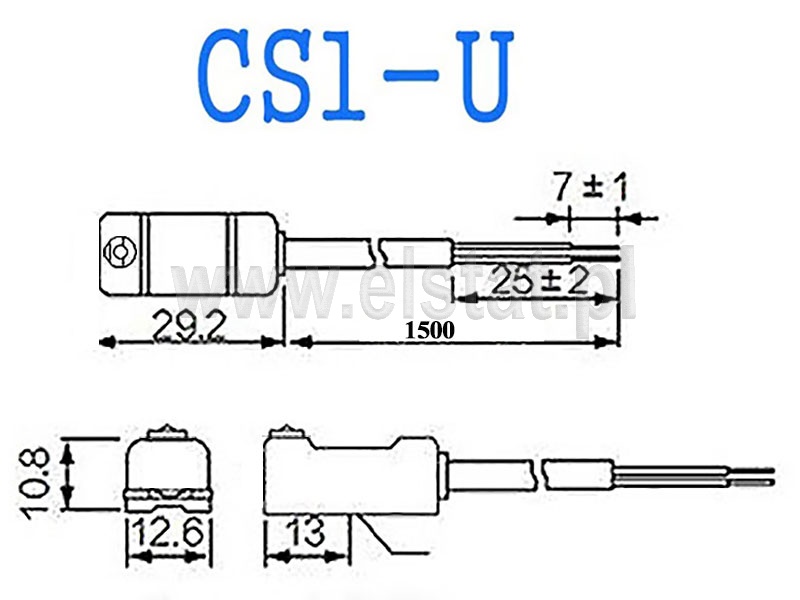

Wymiary kontaktronowego czujnika siłowników

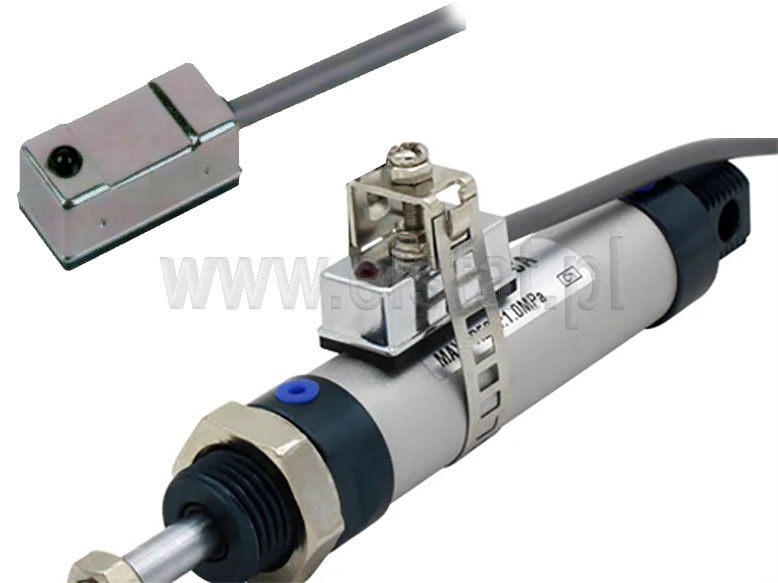

Wymiary kontaktronowego czujnika siłownikówSposób mocowania czujnika położenia tłokuZbliżeniowy czujnik pozycji siłownikaCzujnik zliżeniowy do siłownikówCzujnik magnetyczny do elektrozaworówKontaktronowy czujnik położenia do zaworu pneumatycznego

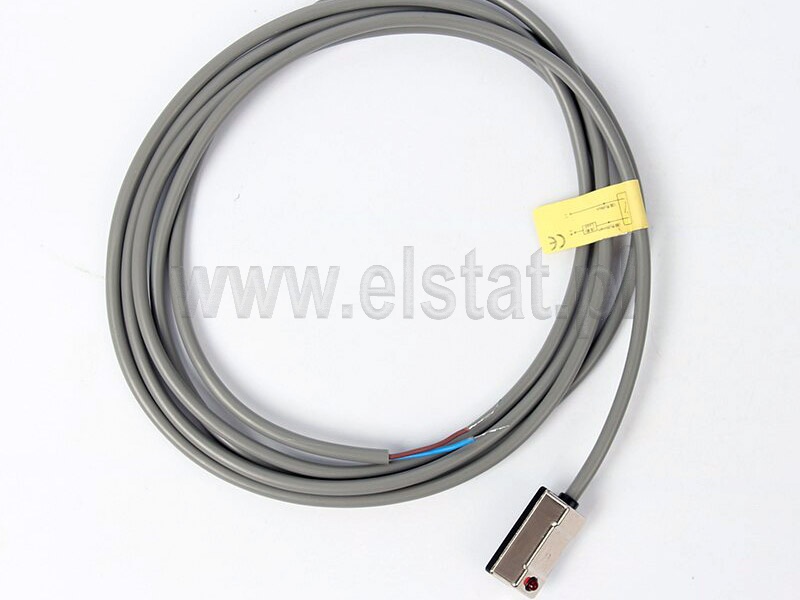

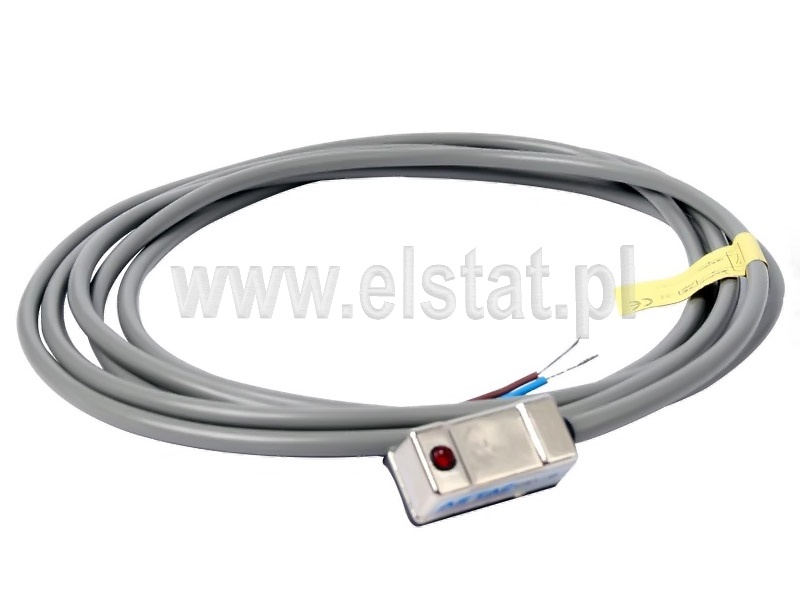

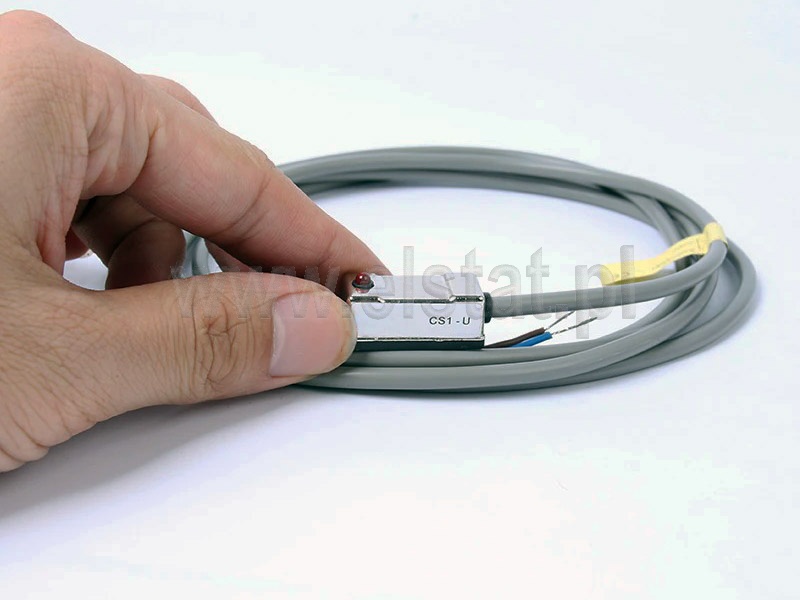

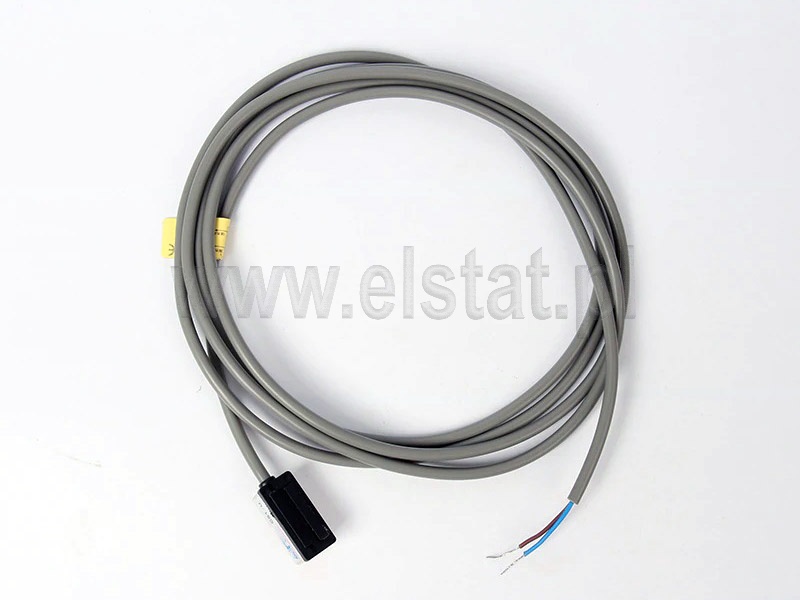

Czujnik tłoka do siłownika hydraulicznego; CS1-U; styk NO
Symbol: CZ-M-CS1-U Kod produktu: 00685
CS1-U magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych; hydraulicznych; elektrycznych i innych: - rodzaj styku: NO ( normalne otwarte )
  • 1 - 9 szt : 29,50 zł z VAT
  • 10 - szt : 27,99 zł z VAT
Dostawa Chwilowy brak towaru
przechowalnia
Kontaktronowy czujnik do siłowników hydraulicznych; CS1-M; styk NO
Kontaktronowy czujnik do siłowników hydraulicznych; CS1-M; styk NOSchemat elektryczny czujnika kontaktronowego do siłownikówWymiary czujnika pozycji tłoka CS1-M
Kontaktronowy czujnik do siłowników hydraulicznych; CS1-M; styk NO
Symbol: CZ-M-CS1-M Kod produktu: 01297
CS1-M magnetyczny wyłącznik kontaktronowy; czujnik zbliżeniowy do siłowników pneumatyczny; powietrznych; hydraulicznych; elektrycznych i innych: - rodzaj styku: NO ( normalne otwarte )
29,50 zł z VAT (23,98 zł netto)
Dostawa Chwilowy brak towaru
przechowalnia

Najważniejsze cechy czujnika magnetycznego do siłowników:

  • Wysoka klasa izolacji IP67
  • Duża wytrzymalość
  • Różne połączenia: 2-przewody, 3-przewody, wtyczka M8
  • Wysoka częstotliwość przełączania
  • Długa żywotność
  • Prosty montaż imbusem lub śrubokrętem

Czujniki położenia tłoka poszukiwać można w systemach automatyki przemysłowej.

Kontaktronowe czujniki położenia tłoka są wymagane do kontroli produkcji. Maszyny do pakowania, systemy transportowe oraz inne, używają siłowników hydraulicznych lub pneumatycznych.  Do wykrywania położenia tłoka oraz monitorowania położenia na cylindrach wykorzystują czujniki magnetyczne do siłowników.  Czujniki zapewniają działanie w szerokim zakresie temperatury, a wysoki stopień ochrony IP67 zapewnia bezpieczeństwo pracy.

Czujnik położenia tłoka - dwużyłowy

Czujnik kontaktronowy do siłownika posiada na wyjściu styk normalnie otwarty. Połączenie 2-przewodowe z przewodem kablowym zapewniają szybki i bezpieczny montaż. Czujniki pola magnetycznego mogą być montowane na kilka sposobów. Są instalowane bezpośrednio w rowkach siłownika pneumatycznego, taśmą lub opaskami. Zainstalowane na siłowniku wykrywają magnes na tłoku siłownika. Gdy czujnik magnetyczny znajduje się w obszarze detekcji, zmieniony stan styku jest odczytywany przez sterownik. Zmiana interpretowana przez algorytm programy wykonuje właściwą funkcję.
