Jednym z podstawowych pomiarów stosowanych w automatyce to pomiar temperatury i wilgotności. Czujniki temperatury spotykamy przy monitorowaniu pracy urządzenia, regulacji wtryskarek czy inkubatorach stosowanych w hodowli rolniczej. W naszych domach, które wymagają ogrzewania także stosujemy termostaty z sondami temperatury.

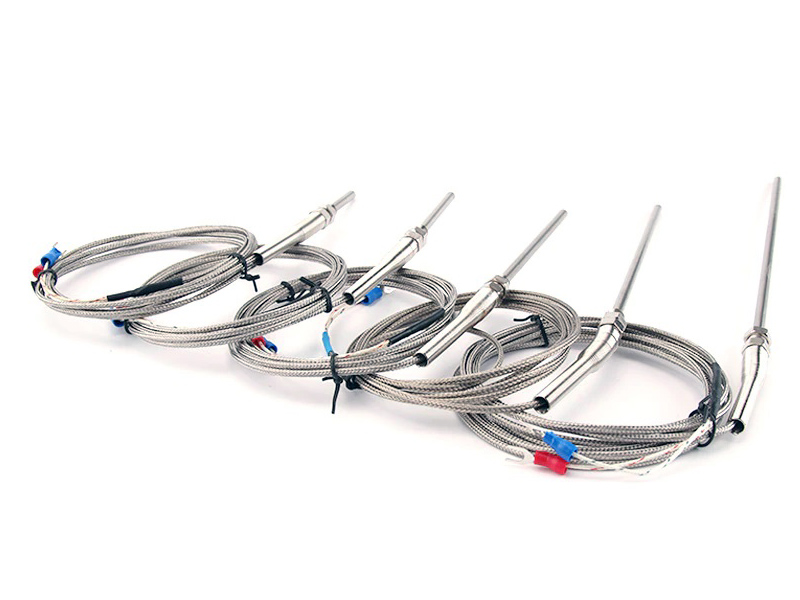

Posiadamy czujniki temperatury w najróżniejszych obudowach, kompatybilne z regulatorami temperatury o różnych wejściach.
Zakres mierzonej temperatury waha się od -150 do 1300 stopni Celsjusza. Zapraszamy automatyków i elektroników do zakupów potrzebnego czujnika temperatury w sklepie Elstat Automatyka:
Oto przejrzyste porównanie i opis czujników temperatury: PT100, PT1000 i typ K – jednych z najczęściej stosowanych w przemyśle, automatyce, HVAC, elektronice, a także w rolnictwie i laboratoriach.
Opis:
Typ: rezystancyjny czujnik temperatury (RTD)
Materiał: platyna (Pt)
Rezystancja przy 0°C: 100 Ω
Zasada działania: zmiana rezystancji platyny w funkcji temperatury
Zakres pomiarowy:
typowo: –200°C do +850°C
Zalety:
wysoka dokładność i stabilność
dobra liniowość
szerokie zastosowanie przemysłowe
Wady:
wymaga układu pomiarowego z kompensacją przewodów
niższy sygnał niż PT1000 (większy wpływ zakłóceń)
Opis:
Jak PT100, ale o wyższej rezystancji: 1000 Ω przy 0°C
Zakres pomiarowy:
podobny: –200°C do +850°C (zależnie od konstrukcji)
Zalety:
wyższa rezystancja = mniejszy wpływ długości przewodów
możliwość stosowania z prostszymi przetwornikami (np. Arduino, PLC)
Wady:
trochę niższa dokładność niż PT100 w precyzyjnych pomiarach laboratoryjnych
Opis:
Typ: termopara (czujnik termoelektryczny)
Skład: Chromel–Alumel (NiCr–Ni)
Zasada działania: napięcie termoelektryczne generowane na styku dwóch metali
Zakres pomiarowy:
–200°C do +1370°CZalety:
bardzo szeroki zakres temperatur
szybka reakcja, niska cena
odporność na trudne warunki środowiskowe
Wady:
niższa dokładność i stabilność w porównaniu do RTD (PT100/PT1000)
wymaga wzmacniacza i kompensacji zimnych końców
Podsumowanie porównania:
| Cecha | PT100 | PT1000 | Typ K (termopara) |
|---|---|---|---|
| Typ czujnika | RTD | RTD | Termopara |
| Zakres temp. | –200 do +850°C | –200 do +850°C | –200 do +1370°C |
| Dokładność | Wysoka | Wysoka–średnia | Średnia |
| Rezystancja przy 0°C | 100 Ω | 1000 Ω | — |
| Liniowość | Bardzo dobra | Bardzo dobra | Słaba |
| Koszt | Średni | Średni | Niski |
| Wymagana elektronika | Kompensacja przewodów | Prostsza | Wzmacniacz, kompensacja CJC |
Kiedy wybrać który?
PT100 – do bardzo dokładnych pomiarów przemysłowych (np. w laboratoriach, automatyce procesowej).
PT1000 – do mniej wymagających zastosowań, gdzie liczy się prostota i mniejszy wpływ zakłóceń (np. HVAC, rolnictwo).
Typ K – do wysokich temperatur i ciężkich warunków (np. piece, silniki, spaliny).
