Woltomierz i amperomierz elektroniczny; LED; pomiar DC; 0-99.9V; I= 10A z bocznikiem; zasilanie 3- 30VDC

  • Symbol: MOD-VA-010
  • Kod produktu: 09859
Moduł woltomierz 0-99.9V amperomierz. Pomiar powyżej 10A wymaga bocznika, zasilanie 3-30V. Woltomierz czerwone cyfry, amperomierz - niebieskie. Zobacz opis
Dostawa Dostępność: Brak towaru na magazynie
30,00 zł z VAT (24,39 zł netto / szt.)
przechowalnia
Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl
Zapytaj o produkt
Charakterystyka produktu

Uniwersalny moduł woltomierza amperomierza z wbudowanym bocznikiem. Miernik zasilany jest napięciem stałym w zakresie 3V-30V DC.


Należy zwrócić szczególną uwagę przy podłączaniu miernika, zamiana biegunów może spowodować uszkodzenie miernika !!!


- napięcie zasilania DC 3V-30V
- pomiar prądu 0-10A DC (kolor niebieski)
- pomiar napięcia 0-99.9V DC (kolor czerwony)
- cześć cyfr LED 0,28"
- częstotliwość odświeżania  500ms/1pomiar
- dokładność 1%
- temperatura pracy -10* do 65*C
- czerwony to plus zasilania miernika, czarny masa
- żółty pomiar prądu, czarny masa, czerwony pomiar napięcia
- wymiary 48 * 29 * 21mm ( L*W*H)

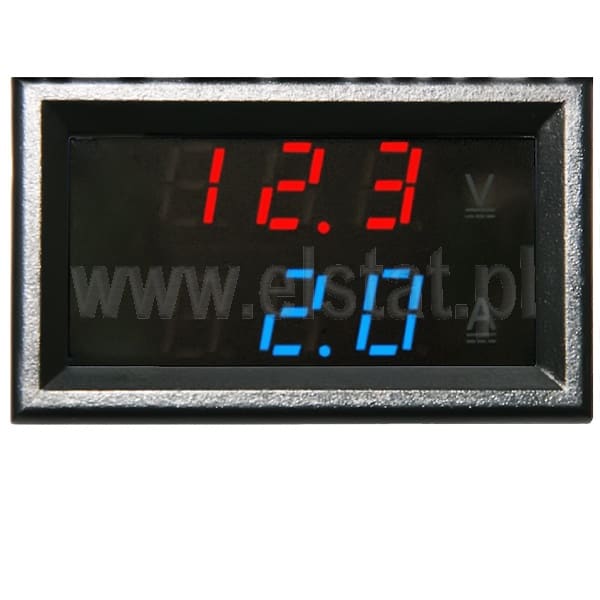

Amperomierz z woltomierzem widok podczas pracy

Widok miernika podczas pracy

Amperomierz

Miernik widok ogólny

Amperomierz z woltomierzem podłączenie

Widok miernika - wyprowadzenia

Amperomierz

Miernik z przewodami

Przykłady podłączenia amperomierza z woltomierzem

Schemat połączeń amperomierza dla małych prądów

Schemat połączeń dla małych prądów - do 10A


Widoczny bocznik (shunt) w tej konfiguracji jest pominięty, wystarczy wpiąć się w dane miejsce miernikiem i przeciąć połączenie, bocznik jest wbudowany w amperomierz.



Przykłady podłączenia amperomierza dla 100A

Schemat połączeń 1

Schemat połączeń odbiornika

Schemat połączeń woltomierza i amperomierza

Schemat połączeń 2

Schemat połączeń amperomierza

Schemat połączeń 3

Pokazany na rysunkach silnik stanowi przykładowy odbiornik prądu. Obciążeniem, może to być każdy odbiornik zasilany napięciem stałym.
