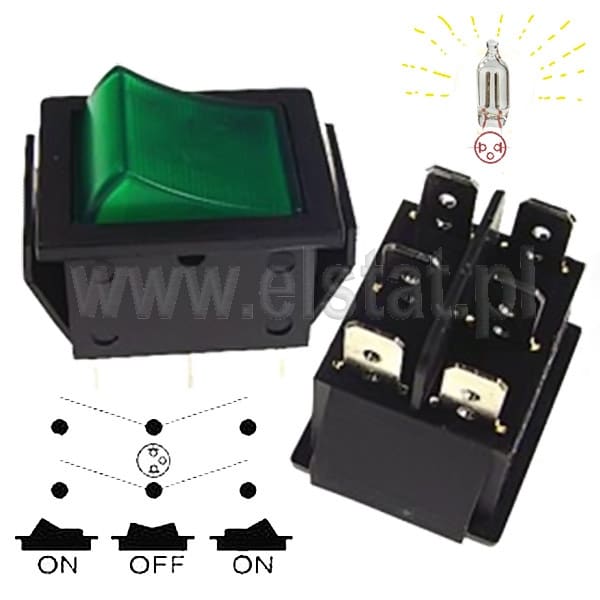

Przełącznik kołyskowy; 15A 250V; konfiguracja I-O-II, 6 pinowy, podświetlany 230V, zielony

Symbol: PSK-44B-32-G
Kod produktu: 12194

Przełącznik kołyskowy zielony podświetlany 230V 2 sekcyjny 3 położeniowy typ MK523. Nadruk na klawiszu ( I-0-II). Wyłącznik kolyska na 230V. Zobacz opis

Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl

Koszty dostawy

Zapytaj o produkt

Imię i nazwisko:

Adres e-mail:

Numer telefonu:

Twoje pytanie:

Przepisz kod: weryfikator

Produkty Pokrewne/Powiązane

Charakterystyka produktu

Przełącznik kołyskowy 15A, klawisz zielony ON-OFF-ON

Podświetlany przełącznik kołyskowy 230V do zastosowań domowych i przemysłowych, gwarantujący intuicyjne sterowanie oraz estetyczny wygląd. Odkryj innowacyjne rozwiązania teraz!

Zielony przełącznik kołyskowy 15A ON-OFF-ON Przełącznik kołyskowy, zielony trzy położenia 0-1, przełączniki kołyskowe typu Rocker.

Jak czytać oznaczenie przełączników?

OFF- wyłączony pozycja stabilna
ON - Załączony pozycja stabilna

(ON) - Załączony tylko podczas przyciśnięcia, pozycja chwilowa

Opis produktu

Dwubiegunowy przełącznik z neonówką na 230V, wyprowadzenie na stykach środkowych, styki boczne z lewej i prawej służą do podłączenia wejścia.

Przełącznik kołyskowy 6 pinowy - jak podłączyć?

Przełącznik kołyskowy 2 torowy z 6 pinami może być wykorzystywany np. do zmiany biegunowości, np. prawo-lewo lub załączenie innych obwodów elektrycznych.

Przełącznik posiada 2-pozycyje, załącz/wyłącz lub załącz/załącz w zależności od podłączenia obwodów. Przełącznik Rocker ma 6 końcówek łączeniowych, dla 2-torów łączenia, np. faza i neutralny lub plus zasilania i minus zasilania. Wyłącznik przeznaczony jest do łączenia prądu rzędu 15A i napięcia pracy do max. 250V - (standardowe napięcie w Polsce wynosi 230V prądu przemiennego).

Wyłącznik typu kołyska na napięcie ok. 230V.

Specyfikacja przełącznika-tabelka

Dane szczegółowe
Nazwa	Przełącznik
Rodzaj przełącznika	klawiszowy (kołyskowy)
Sposób przełączania	ON-OFF-ON
Ilość torów	2 tory
Kolor elementu wykonawczego	zielony
Podświetlenie	podświetlenie neonówka 250V
Kolor podświetlenia	zielony
Typ przełącznika	bistabilny
Montaż mechaniczny	na panel
Wyprowadzenia	konektory 6,3x0,8mm
Otwór montażowy / raster	22x30mm
Ilość pozycji	2 pozycje
Prąd styków AC	16A
Napięcie przełączania AC	250V AC
Kolor korpusu	czarny
Oznaczenie klawisza	I-O-II
Głębokość montażowa	23mm

Wyłącznik przeznaczony jest do łączenia prądu sięgającego 16 A przy napięciu 230 V.

Wymiary przełącznika kołyskowego 16A

Dane techniczne 16 A przełącznika i wymiary:

- typ przycisku - kołyskowy

- ON-ON - załącz/załącz lub załącz/wyłącz ON-OFF

- 16 A/ max. 250 V AC

- kolor klawisza - zielony

- podświetlenie - zielone

- żywotność 10000 cykli

Wymiary przełącznika:

Części montażowej: 21,5mm x 31mm
Obwódki: 25,5mm x 31mm
Wysokość całkowita: 35mm

Możliwości podłączenia odbiornika i zasilania

Sposób podłączenia przewodów elektrycznych spełniającego funkcję wyłącznika. Nie pokazano na zdjęciu pozostałych 2 pinów. Sposób podłączenia jak podłączenia 4 pionowego.

Schemat podłączenia sieci 230 V i odbiornika

Jak podłączyć urządzenia do naszego wyłącznika?

Przełącznik posiada 2 tory łączenia. Fazę łączymy do 1-go złącza a przewód neutralny do 2-go złącza od strony zewnętrznej. Odbiornik musimy podłączyć do pozostałych złącz zachowując kolejność połączeń ( faza/neutralny). Podłączenie takie spowoduje świecenie kontrolki w momencie załączenia.

Połączenie linii zasilającej do zacisków dostępnych od środkowej części wyłącznika ( jak na fotografii poniżej) spowoduje, że kontrolka będzie świeciła cały czas. Do konektorów zewnętrznych podłączymy odbiorniki nr 1 i odbiornik nr 2. Konektory łączące mają wielkość 6,3mm

Schemat podłączenia odbiorników do przełącznika kołyskowego 6-pinowego
