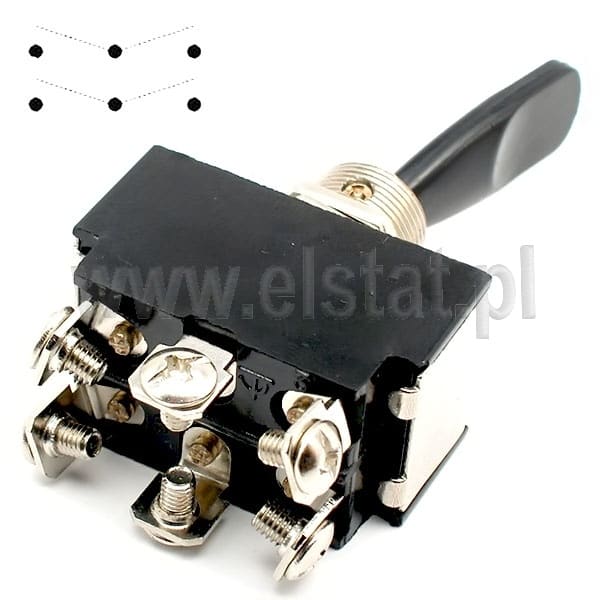

Przełącznik dźwigniowy KN3B -202AE, 10A 250V, ON- ON
| Dalsze dane techniczne | Szczyt natężenia maks. 20 A podczas 1/2 Sinus, 250 VAC |
| Funkcje (przycisku / przełącznika) | stabilny / stabilny |
| Ilość PIN | 3 |
| Kolor obudowy / guzików | ebonit |
| Napięcie przełączania | 250 VAC |
| Opór przejścia | (przy 1 A/2 V/DC) maks. 10 mΩ |
| Pozycje przełączania | 2 x ON-ON |
| Przełączanie prądu (maks.) | 10 A |
| Rezystancja izolacji | min. 1000 MΩ/500 V |
| Specyfikacja | Dźwignia izolacyjna, tabliczka opisowa brak |
| Specyfikacja przycisku / przełącznika | Dźwignia ebonitowa |
| Typ (typ producenta) | KN3(B)-202AE |
| Typ podświetlenia | Brak |
| Typ przycisku / przełącznika (Kategoryzacja) | Przełącznik dźwigienkowy |
| Wytrzymałość napięciowa | (między złączami) 1500 V/50 Hz/ przez 1 min |
| Zawartość | 1 szt. |
| Złącze (komponenty) | Końcówka płaska, śrubka M3 |
| Średnica zabudowy | 12 mm |
| Żywotność elektryczna | 10000 cykli |
DANE TECHNICZNE:
- Obciążalność styków: 15A
125VAC/10A 250VAC
- Rezystancja styku: 50mΩ max.
- Rezystancja izolacji: 500VDC 1000MΩ
- Wytrzymałość dielektryka: 1500VAC/1 minuta
- Zakres temp. pracy: -25~+85°C
- Żywotność: 10000 cykli
- Ilość styków: 3
- Ilość pozycji: 2
- Typ: dźwigniowy/do przykręcenia
|
Dane szczegółowe | |
|---|---|
| Nazwa | Przełącznik |
| Rodzaj przełącznika | dźwigniowy |
| Symbol | KN3(B)-202AE |
| Wymiary | max 33,5mm x19.2mm |
Sposób przełączania  |
ON-ON ( SPDT) |
| Ilość torów | 2 tor |
| Ilość pozycji | 2 pozycje |
| Typ przełącznika | bistabilny |
| Wyprowadzenia | śrubowe |
| Prąd styków AC | 10A ( 15A/125V) |
| Napięcie przełączania AC | 250V AC |
| Kolor korpusu | czarny |
| Otwór montażowy / raster | 12mm |
| Materiał korpusu | bakielit |
| Opis na tabliczce | ON-ON |
| Rodzaj gwintu | M12x0,75 |
| Rodzaj dźwigni | okrągła |
