Moduł czytnika kart micro SD 3,3V

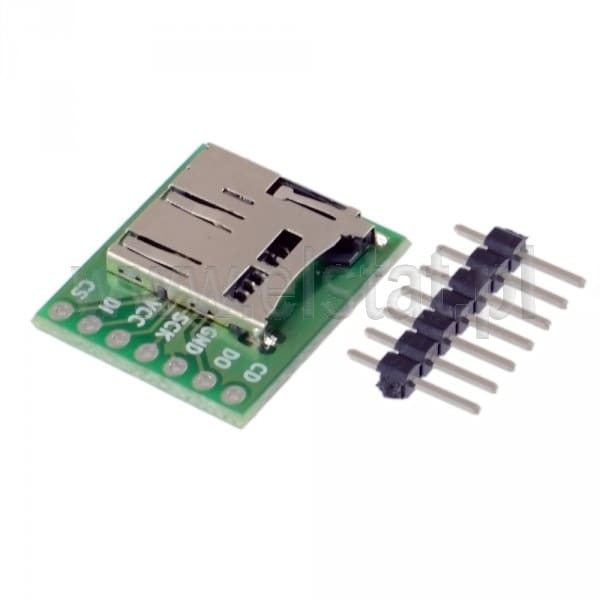

Moduł czytnika kart micro SD

Moduł pozwala na podłączenie karty micro SD do urządzenia lub mikrokontrolera. Karty SD/ micro SD pracują z napięciem 3V3, w celu połączenia z modułami 5V należy zastosować konwerter stanów logicznych.

Dane techniczne:

- Moduł wyposażony w gniazdo micro SD
- W zestawie listwa kołkowa 1x7pin(niewlutowana)
- Możliwość wlutowania listwy kołkowej (po wlutowaniu możliwość podłączenia do płytki stykowej lub przewodów z gniazdami goldpin) lub przewodów
- Wymiary: 18,5 x 17,5mm

Opis wyprowadzeń:

CD (card detect) - Detekcja karty, w przypadku braku karty w gnieździe pin jest w stanie niskim, gdy karta jest w gnieździe, pin jest w stanie wysokim
DO (MISO) - Dane wyjściowe w magistrali SPI
GND - Masa modułu
SCK - Linia zegarowa magistrali SPI
VCC - Napięcie zasilania 3V3
DI (MOSI) - Dane wejściowe magistrali SPI
CS (chip select) - Wybór urządzenia w trybie magistrali SPI, do obsługi modułu, należy podać stan niski
