Przekaźnik czasowy; 3 programy; 0,1s÷99h; 4x styki przełączne; 230V AC; montaż DIN

  • Symbol: PRC-230-H3Y-4
  • Kod produktu: 18056
Wyłącznik czasowy; przekaźnik cyfrowy; kolorowy wyświetlacz LED; 4 styki przełączne; zasilanie 230V AC - zakres 0.1s-99h; - opóźnienie wyłączenia; - opóźnienie włączenia; - opóźnienie cyklu zał/wył ( naprzemienny); - podstawa gniazda na szynę DIN. Zobacz opis
1+
:
80,49  ( 99,00 z VAT)  zł
10+
:
73,17  ( 90,00 z VAT)  zł
Mniej
Więcej
przechowalnia
Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl
Zapytaj o produkt
Charakterystyka produktu

Elektroniczny przekaźnik czasowy, uniwersalny wielofunkcyjny z dwu kolorowym wyświetlaczem LED zasilany 230V

Opis ogólny przekaźnika czasowego

Przekaźnik czasowy z kolorowym wyświetlaczem LED

Przekaźnik czasowy do instalacji 230V prądu zmiennego

Elektroniczny przekaźnik czasowy serii H3Y-4 jest przeznaczony do kontroli i sterowania różnych procesów w funkcji czasu. Może być stosowany na wyposażeniu w przemyśle, fabrykach na liniach produkcyjnych, ale także w mieszkaniach.

Co to jest elektroniczny przekaźnik czasowy?

Przekaźnik czasowy jest obecnie najczęściej urządzeniem elektronicznym pracującym w nastawionych funkcjach czasu. Podstawowym elementem sterującym pracą takiego przekaźnika jest mały mikroprocesor lub inny układ cyfrowy. Przekaźniki czasowe mogą realizować wiele różnorodnych funkcji, najpopularniejsze to:

  • - opóźnione załączenie,
  • - opóźnione wyłączenie
  • - praca naprzemienna, czas pracy i przerwy ( czasy T1/T2 niezależne)


Opis funkcji wyświetlacza i przycisków sterujących przekaźnika czasowego H3Y-4 na 230V

Opis funkcji wyświetlacza i przycisków sterujących przekaźnika czasowego

Przekaźnik realizuje nastepujące tryby pracy

  • - opóźnione załączenie- symbol N1,
  • - opóźnione wyłączenie- symbol N2
  • - praca naprzemienna, czas pracy i przerwy symbol T1/T2 ( czasy ustawiane niezaleźnie)


I. Wybór trybów ( N1, N2, T1/T2)

  • - (1) jednocześnie naciśnij i przytrzymaj przyciski plus i minus, aż zacznie migać zielony symbol z lewej strony (T1, N1, N2)
  • - (2) naciśnij przycisk minus, aby ustawić odpowiedni tryb w razie potrzeby

II. Funkcja z opóźnieniem czasowym opóźnienia zasilania N1

  • - N1 ustawienie parametru (N2 ustawienie jest takie samo)
  • - (1) naciśnij i przytrzymaj klawisz plus, aż zacznie migać zielona lampka z prawej strony
  • - Naciśnij klawisz plus ponownie, aby wybrać jednostkę czasu ( x.x lub xx razy sekundy, minuty, godziny)
  • - Dostosuj do swoich potrzeb
  • - Po ustawieniu, bez operacji przez 7 sekund, ustawienie zostanie zapisane automatycznie.
  • - (2) trzeba ustawić czas
  • - Naciśnij klawisz plus lub minus bezpośrednio, aby dostosować do własnych potrzeb
  • - Możesz dostosować czas bezpośrednio podczas użytkowania

III. T1 czas włączania zasilania/T2 czas wyłączenia

  • - Funkcja z opóźnieniem czasowym cyklu T1/T2- praca naprzemienna, możliwe różne czasy
  • - (Ustawienie parametrów T1/T2)
  • - Naciśnij klawisz plus lub minus, aby ustawić bezpośrednio czas T1 w dolnym rzędzie
  • - Długie naciśnięcie klawisza minus przez 3 sekundy- ustaw czas T2 w górnym rzędzie
  • - Po ustawieniu, bez operacji przez 7 sekund, nastawy zostaną zapisane automatycznie.

Ustawienie mnożnika czasu ( sekundy, minuty, godziny)

  • - Naciśnij i przytrzymaj klawisz plus przez 3 sekundy i ponownie naciśnij klawisz plus ( lub minus dla ustawień czau T2).
  • - Ustaw dolną jednostkę czasu T1
  • - Naciśnij klawisz minus, aby ustawić górną jednostkę czasu T2.
  • - Dostosuj w razie potrzeby do własnych celów

Wybór jednostek czasowych przekaźnik

Wybór ustawień jednostek czasu przekaźnika





Prawidłowe wybranie jednostek czasowych ( sekundy, minuty, godziny), możliwe jest za pomocą klawisza plus (+) naciskając tak długo aż zacznie migać LED z prawej strony wyświetlacza - kropka. Następnie naciskając ponownie plus wybieraj odpowiednie jednostki czasu.











Wewnętrzna budowa przekaźnika czasowego na 230V AC


Elementy wewnętrzne elektronicznego przekaźnika czasowego


Budowa wewnętrzna przekaźnika czasowego zbudowanego na bazie podzespołów elektronicznych. Przekaźnik do wyświetlania nastaw oraz funkcji posiada wyświetlacz dwu kolorowy typu LED. Przekaźnik wykonany jest w wersji 2 lub 4 stykowej. Elektronika pozwala na ustawianie 3 funkcji odmierzania czasu. Przekaźnik czasowy nie ma wejścia wyzwalającego.

Diagram wyprowadzeń styków i zasilania

Schemat wyprowadzeń przekaźnika 8 i 14 stykowego





Wyprowadzenia pinów zasilających oraz styków przekaźnika 2 lub 4 drogowego pokazane są na zdjęciu. Podłączenie przewodu odbywa się przez przykręcenie pod śruby M3 umieszczonych w zaciskach podstawki.










Instrukcja programowania Instrukcja programowania przekaźnika czasowego H3Y-4 PL

Specyfikacje uniwersalnego przekaźnika czasowego z wyświetlaczem LED

  • - Napięcie robocze (13-14)...: 230 V AC
  • - Częstotliwość robocza ......: 50/60 Hz .
  • - Moc robocza............: <6VA
  • - Temperatura robocza .. : -20°C..... +55°C
  • - Czas(t)............................................: 0,1s, - 99 godz.
  • - Wyświetlacz:.. ...............: LED z cyframi x2 + diody LED
  • - Typ połączenia ..............: Śrubowe podłączenie przewodów
  • - Masa .............. ...................: Maks.<100gr.
  • - Styk...................:5A/250V AC ( Obciążenie rezystancyjne )
  • - Montaż ...............: Montowane na szynie
  • - Stopień ochrony ...........: IP20
  • - Wysokość pracy ..................: <2000 metrów
  • - Średnica kabla ................. : 2,5 mm²

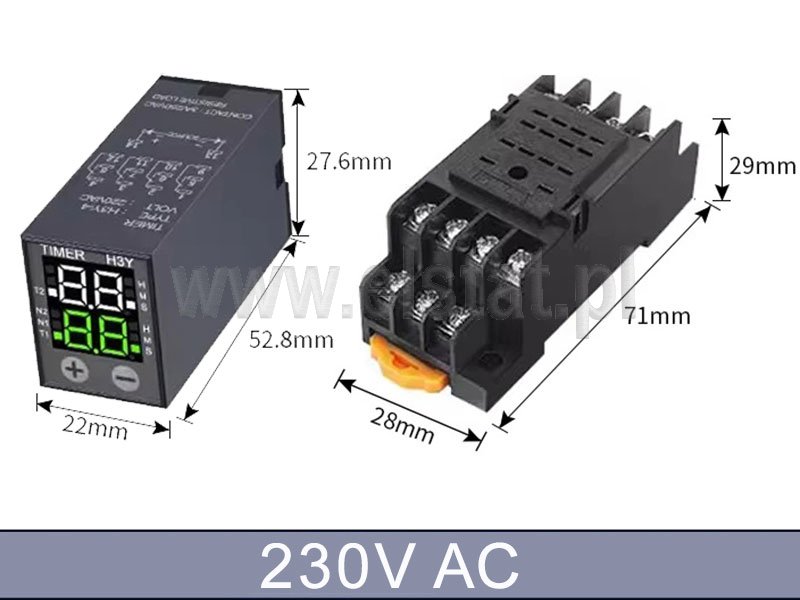

  • - Wymiary; wys. 52,8 mm; szer. 22 mm;  głębokość 27,6 mm.

Wielofunkcyjny przekaźnik czasowy, sterownik czasowy

  • - 3 funkcje czasowe
  • - 6 zakresów czasowych
  • - Montaż na szynie DIN 35mm
  • - Obudowa modułowa 17,5mm
  • - 4 styki przełączne do 5A

Opis realizowanych funkcji przekaźnika czasowego:

Informację ogólne działania przekaźnika

  • Symbol kropki pulsuje zawsze w momencie odliczania czasu oraz zapala się na stałe po skończonym odliczaniu,
Opóźnione zadziałanie

Opóźnione zadziałanie (N1) - po załączeniu napięcia zasilającego U przekaźnik wykonawczy jest w stanie wyłączenia i rozpoczyna się odliczanie nastawionego czasu T. Po upływie czasu przekaźnik zostaje na stałe załączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.

Odmierzanie czasu zadziałania

Odmierzanie czasu zadziałania (N2) - po załączeniu zasilania przekaźnik wykonawczy zostaje załączony i pozostaje w tym stanie przez czas T. Po upływie czasu przekaźnik zostaje na stałe wyłączony. Rozpoczęcie kolejnego cyklu pracy możliwe jest po wyłączeniu i ponownym podaniu napięcia zasilającego.

Opóźnienie włączenia (ON) i opóźnienie wyłączenia (OFF) ze sterowaniem- praca cykliczna.

-T1/T2- Praca naprzemienna rozpoczynająca się od wyłączonego styku (t1=toff oraz ton; załącz/wyłącz )

Po podaniu na przekaźnik czasowy napięcia  przekaźnik odmierza czas postoju ( nie jest załączony styk- odmierza czas przerwy OFF.

Wyjścia przekaźnika zostanie włączone po zakończeniu odmierzania nastawionego czasu OFF. Po włączeniu następuje odliczanie czasu ON. Przekaźnik czasowy działa w pętli nieskończonej.

Zakres dostawy:
