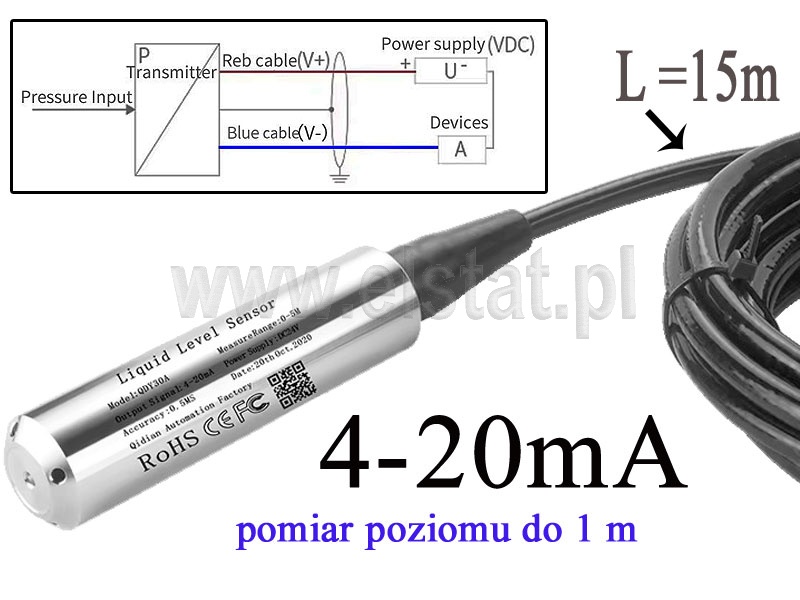

Hydrostatyczny czujnik poziomu cieczy; pomiar poziomu 0~1m. Wykonany ze stali nierdzewnej; wyjście 4-20mA; kabel 15m

Hydrostatyczny sonda poziomu cieczy; poziom 0-1m; kabel o długości 15m. Sonda hydrostatyczna; dobra cena

 UWAGA! Przestroga Ostrzeżenie

Należy dobierać sondę zgodnie z przewidywanym pomiarem słupa cieczy. Przekroczenie poziomu pomiaru > 50% może uszkodzić czujnik bezpowrotnie. Błędnie będzie również wskazywany poziom po przekroczeniu zakresu skalibrowania czujnika.

  Karta katalogowa produktu:   Karta informacyjna czujnika z wyjściem 4-20mA

   Katalog oferty:   Katalog sond hydrostatycznych

  Informacje o bezpieczeństwie:   GPRS

      Deklaracja zgodności CE sond hydrostatycznych

   RoHS

Spełnia wymagania dyrektywy RoHS (ograniczenie stosowania niebezpiecznych substancji).

Uwaga!

Towar na zamówienie w przypadku braku na stanie.

Sonda może pracować z każdym elementem automatyki jak sterownik, panel odczytu analogowego, miernik z wejściem analogowym 0-10V, np. miernikiem MG14 lub SD8V

Ciśnienie wywierane przez wodę na czujnik przekazywane jest na wyjściu w formie sygnału napięciowego (0 ~ 10 V). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w wodzie. Ciśnieniowy czujnik poziomu zazwyczaj montowany jest w pozycji wertykalnej (np w studni), zwisając na przewodzie. W przypadku gdy czujnik może być narażony na poruszanie się w trakcie pomiaru, pozycja czujnika musi być zabezpieczona w celu zapobieżenia błędom. Można tego dokonać przy pomocy rurki lub ciężarka umieszczonego na sondzie.

Ponadto dostępne są wersje sond o głębokości pomiaru: 2m, 3m, 4m, 5m, 6m, 7, 8m, 10m, 15m, 20m, 25m, 30m itd.

Opis hydrostatycznej sondy poziomu

Przetwornik poziomu wody wykorzystuje chip z krzemowy przeznaczony do pomiaru ciśnienia. Do hermetyzacji wykorzystywany jest olej silikonowy, którym wypełniony jest czujnik w obudowie ze stali nierdzewnej. Przednia osłona ochronna działa jako ochronna membrana czujnika, a także umożliwia płynny kontakt z membraną. Przewód i obudowa są uszczelnione i połączone. Rurka odpowietrzająca jest podłączona do zewnętrznej części kabla. Struktura wewnętrzna ma na celu zapobieganie kondensacji pary wodnej. Wbudowany obwód przetwarzania sygnału mikro może być używany do zdalnej transmisji. Sonda ma dobrą stabilność i niezawodność.

Zakres zastosowania sondy hydrostatycznej poziomu cieczy

Szeroko stosowane w uprawie roślin wodnych, na oczyszczalniach ścieków. Znajduje zastosowanie przy kontroli poziomu wody w miejskich zakładach zaopatrzenie w wodę, wieżach ciśnień, studniach, kopalniach, basenach przemysłowych. Zbiorniki wody, baseny olejowe, hydrogeologia, zbiorniki, rzeki, oceany i inne miejsca również wykorzystują sondy hydrostatyczne do pomiaru poziomu cieczy.

Parametry techniczne

• - Obwód całkowicie zabudowany, z kondensacją wilgocią, funkcją zapobiegającą wyciekom
• - Zasięg: 0 ~ 1 metra
• - Jednoczęściowy
• - Dokładność: 0.5% FS
• - Rozmiar: długość około 145mm, średnica 28mm
• - Forma pomiaru i zakres 0 ~ 1mH2O
• - Odporność na przeciążenie: 2 razy pełnowymiarowy nacisk; 300%
• - Temperatura pracy: -20 ~ 60 ° c
• - Kompensacja temperatury: -10 ~ 60 °C
• - Temperatura przechowywania: -40 ~ 80 ° c
• - Sygnał wyjściowy: 4-20mA
• - Zasilanie: 10 ~ 30 VDC (standardowe napięcie 24VDC)
• - Materiał powłoki 304 stal nierdzewna
• - Kabel: wodoodporna, oddychająca kabel
• - Klasa ochrony: IP68

Dane techniczne hydrostatycznej sondy poziomu:

Zakres dostawy:

1 x hydrostatyczny nadajnik poziomu cieczy z wyjściem prądowym 4-20mA

Pytanie dotyczące sondy hydrostatycznej:

Zapytanie:

Czy można tego typu sondę używać do mierzenia poziomu szamba?

Odpowiedź:

Hydrostatyczne sondy często są używane na przepompowniach i oczyszczalniach ścieków. Ze względu na wysyłanie sygnału analogowego mało czytelnego dla przeciętnego użytkownika, np. zakres 0-10V lub 4-20mA, muszą być wyposażone w czytnik pokazujący aktualny poziom ścieków najlepiej w metrach. Sygnał analogowy należy podłączyć do urządzenia elektronicznego, np. sterownik, komputer z programem wizualizacyjnym czy wyświetlacz z odpowiednim zakresem przekształcający sygnał analogowy 4-20mA na poziom ścieków wyświetlany w czytelnych dla ludzi jednostkach.

Zalecamy jednak stosować sondy o symbolu sonda-hs, ponieważ są lepiej przystosowane do ścieków ze względu na zastosowane sitko chroniące membrane przed zanieczyszczeniami.

Drugie pytanie: czy długość przewodu ma bezpośredni wpływ na pomiar np. na wysokości jednego metra, to znaczy czy będziemy mieć taki sam pomiar w sondzie z przewodem 1m i np. 5m - strzelam 3,4V lub w wersji prądowej np. 5,5mA.

Odpowiedź:

Długość przewodu zasadniczo nie wpływa na pomiar ( pomijając bardzo, bardzo długie odcinki i spadek napięcia z tym związany), jednakże w kablu znajduje się rurka do pomiaru ciśnienia atmosferycznego, dlatego należy przewód zamawiać zgodnie z potrzebą i nie ucinać. Zakres pomiarowy sondy może być przykładowo 0-4 m a długość kabla 10 m.

Standardowo długość kabla naszych sond wynosi 5 m, dla zakresu pomiarowego do 1, 2, 3, 4 m, czasami bywa o 1m dłuższa od zakresu pomiarowego.

Czujnik hydrostatyczne są produkowane na określony zakres pomiarowy, który może zostać przekroczony ok. 50% unikając uszkodzenie czujnika. Prawidłowy pomiar jest jednak z zakresie zakupionym, np. 0-2m dlatego, że zakres 4-20mA obowiązuje w skalibrowanym przedziale.
