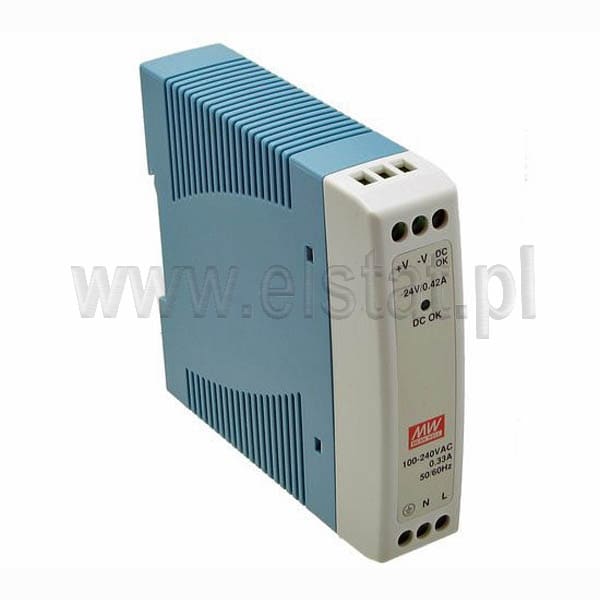

Zasilacz imp. 24V 0,42A MDR 1024 ( MEAN WELL)
Zasilacze serii DR i DRP przeznaczone są do zasilania urządzeń
automatyki
przemysłowej. Montaż na szynie DIN 35/7.5 lub 15,
Uniwersalne
napięcie zasilania AC, pełny zakres,
Niskie szumy i
zakłócenia,
Zabezpieczenia przeciążeniowe, zwarciowe, temperaturowe,
nadnapięciowe,
Chłodzenie konwekcyjne.Chlodzenie w ukladzie otwartym bez
wymuszonego obiegu powietrza
Cechy główne ( MDR-10-24):
-Uniwersalny zakres
napięcia wejściowego AC
- Produkt renomowanego producenta Mean
Well
- Chłodzenie swobodnym przepływem powietrza
-
Szeroki zakres temperatury pracy
- Zabezpieczenia: Zwarciowe /
Przeciążeniowe / Nadnapięciowe
- Testowane pod pełnym
obciążeniem
- Wysoka sprawność, niezawodność oraz długa
żywotność
- Montaż na szynie DIN
- Testowanie w 100%
obciążenia
- Pobór mocy bez obciążenia
0.75W
Podastawowe dane techniczne ( MDR
10-24):
| MDR-10-24 | |
|
Napięcie
DC |
24V |
|
Prąd
znamionowy |
0,42A |
|
Zakres
prądowy |
0÷0,42A |
|
Moc
znamionowa |
10W |
|
Tętnienie i
szum (max.) |
150mVp-p |
|
Stabilność
napięcia |
±2,0% |
|
Korekcja
liniowa |
±1,0% |
|
Korekcja
obciążeniowa |
±2,0% |
|
Czas ustalenia
i narastania |
500ms &
30ms/230VAC przy pełnym obciążeniu, 1000ms & 30ms/115VAC przy pełnym obciążeniu |
|
Czas
podtrzymania (typ.) |
120ms/230VAC przy
pełnym obciążeniu, 25ms/115VAC przy pełnym obciążeniu |
| Wejście | |
|
Zakres
napięcia |
85÷264VAC, 120÷370VDC |
|
Zakres
częstotliwości |
47÷63Hz |
|
Wydajność
(typ.) |
84% |
|
Pobór prądu AC
(typ.) |
0,33A/115VAC, 0,21A/230VAC |
|
Prąd
rozruchowy (typ.) |
35A/115VAC przy zimnym
starcie, 70A/230VAC przy zimnym starcie |
|
Prąd
upływu |
<1mA/240VAC |
| Zabezpieczenia | |
|
Przeciążenie |
powyżej 105% mocy
znamionowej, typ zabezpiecznia - tryb "czkawki" - automatyczne przywrócenie pracy po usunięciu źródła błędu |
|
Wysokie
napięcie |
27,6÷32,4V, typ zabezpiecznia - odłączenie napiecia wyjściowego oraz załączenie w celu przywrócenia prawidłowej pracy |
| Funkcje | |
|
Sygnał aktywny
DC OK |
18÷27V/20mA |
| Warunki środowiskowe | |
|
Temperatura
pracy |
-20°C ÷
70°C |
|
Dopuszczalna
wilgotność pracy |
20÷90% RH
niekondensująca |
|
Temperatura
składowania |
-40°C ÷
85°C |
|
Dopuszczalna
wilgotność składowania |
10÷95%
RH |
|
Współczynnik
temperaturowy |
±0,03%/°C
(0÷50°C) |
|
Wibracja
(komponenty) |
10÷500Hz; 2G
10min./1cykl; 60min. każdy dla osi X Y Z |
|
Wibracja
(mocowanie) |
zgodne z
IEC60068-2-6 |
| Bezpieczeństwo użytkowania oraz EMC | |
|
Standardy
bezpieczeństwa |
UL508, TUV EN60950-1, NEC class 2 / LPS |
|
Odporność
napięciowa |
I/P-O/P
3kVAC, I/P-FG 1,5kVAC, O/P-FG 0,5kVAC |
|
Rezystancja
izolacji |
I/P-O/P
100MΩ/500VDC, I/P-FG 100MΩ/500VDC, O/P-FG 100MΩ/500VDC |
|
Przewodzenie i
emisja EMI |
EN55011, EN55022 (CISPR22), EN61204-3 Class B |
|
Prądy
harmoniczne |
EN61000-3-2, EN61000-3-3 |
|
Odporność
EMS |
EN61000-4-2/3/4/5/6/8/11, ENV50204, EN55024, EN61000-6-1, EN61204-3, light industry level criteria A |
| Inne | |
|
Minimalny czas
pracy MTBF |
min. 584000 godz.
MIL-HDBK-217F (25°C) |
|
Wymiary (S x W
x G) |
22,5mm x 90mm x
100mm |
|
Waga |
0,17kg |
|
Producent |
Mean
Well |
