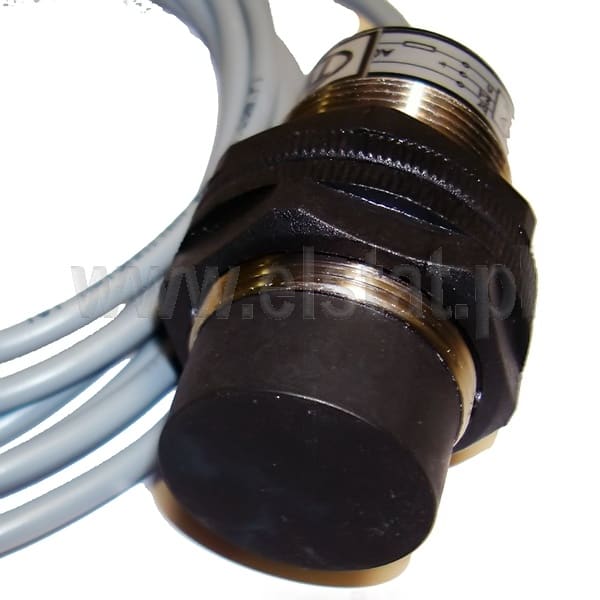

Czujnik indukcyjny 24VAC, TIA 3015Z, NO, dwuprzewodowy

Indukcyjne czujniki zbliżeniowe TIA-24 są elementami automatyki i sterowania, służącymi do precyzyjnego określania położenia ruchomych metalowych części maszyn. Czujniki charakteryzują się dużą pewnością działania i niezawodnością. Czujniki TIA-24 stosuje się w układach automatyki prądu przemiennego (24 – 48VAC). Dwustanowe bezstykowe wyjścia czujników umożliwiają bezpośrednią współpracę z przekaźnikami, stycz­nikami i elektrozaworami. Czujniki po zbliżeniu metalu włączają (wyjście Z - NO) lub wyłączają (wyjście R – NC) prąd w obciążeniu dołączonym szeregowo z czujnikiem do źródła zasilania. W stanie nie przewodzenia w obwodzie obciążenia płynie niewielki prąd szczątkowy, a w stanie wysterowa­nia na wyjściu czujnika istnieje małe napięcie szczątkowe. Wysterowanie obwodu wyjściowego czujnika jest sygnalizowane diodą LED. Uzyskany w procesie hermetyzacji stopień ochrony IP 67 umożliwia pracę czujników w trudnych warunkach środowiskowych, przy dużym zapyleniu i wilgotności. Czujniki produkowane są z przewodem wyjściowym o standardowej długości 2mb (na zamówienie inne długości przewodu).

OBUDOWY

Czujniki indukcyjne TIA-24 posiadają cylindryczne, gwintowane (M18x1, M30x1,5) obudowy, wykonane z mosiądzu pokrytego niklem, przystosowane do łatwego montażu i mocowania przy użyciu nakrętek.

- czujniki z krytym czołem w obudowie do wbudowania w metal na równo z czołem,

czujniki z wysuniętym czołem z obudowy do wbudowania w metal z pozostawieniem wolnej przestrzeni wokół czoła czujnika.

WSPÓŁCZYNNIKI KOREKCYJNE

Oddziaływanie metalu na czujnik zależy od rodzaju zbliżanego metalu. W danych katalogowych podane są nominalne strefy działania s_n dla stali. Dla innych metali strefa działania ulega skróceniu i można ją określić wg współczynników korekcyjnych: chrom-nikiel x 0,95, mosiądz x 0,55, aluminium x 0,5, miedź x 0,4

 Czujnik indukcyjny TITIA3015Z24

- Specyfikacja PDF : pobierz
