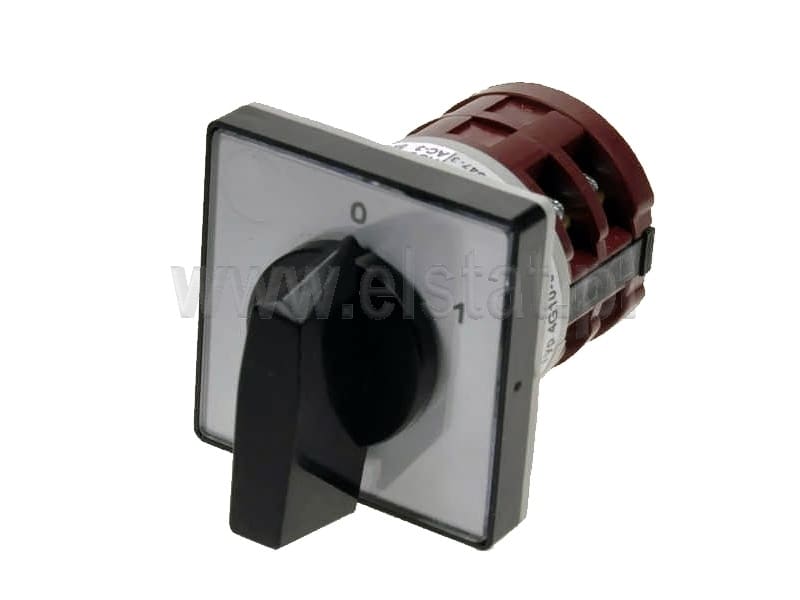

Przełącznik krzywkowy 4G10-92-U; 4- torowy; 2 pozycyjny ( 0-1); 690V; 10A; kąt przekręcania 60°; wymiar: 48x48mm

Przełącznik krzywkowy obrotowy 4G10-92-U, 2 pozycje, OFF-ON, kąto obrotu 60°, bistabilny, 4 tory, 2 warstwy, połączenia śrubowe, 10A/ 690VAC, otwór montażowy 14mm; IP40, wymiar tabliczki 48x48mm, Apator

ŁĄCZNIK KRZYWKOWY 0-1 4P 10A DO WBUDOWANIA 4G10-92-U 63-840396-011 APATOR

Łącznik krzywkowy 4G10-92-U

Dane techniczne:

• rozłącznik z pozycją ”0” (0–1)
• wielobiegunowy
• ilość biegunów: 4
• prąd łączeniowy: 10 A
• napięcie: 690 V
• znamionowe napięcie udarowe: 4 kV
• ilość pakietów: 2
• pokrętło: R014 czarne
• stopień ochrony od czoła: IP40
• maksymalny przekrój przewodu: 2 x 2,5 mm²
• sposób montażu: zatablicowe do wbudowania

Zastosowanie:

Łączniki krzywkowe znajdują zastosowanie w obwodach głównych i pomocniczych,
a szczególnie:

• jako łączniki silnikowe do łączenia i sterowania napędów z silnikami jedno- i trójfazowymi, jako przełączniki gwiazda -trójkąt, przełączniki kierunku i ilości obrotów itd.
• w obwodach pomocniczych, sterowniczych, sygnalizacyjnych i pomiarowych, wykonane zgodnie z żądanym programem łączenia
• jako wyłączniki, przełączniki i przełączniki zaczepów, np. w transformatorach i spawarkach elektrycznych
• jako przełączniki grupowe np. do łączenia rezystorów i elementów grzejnych
• jako przełączniki w funkcji przycisków z samoczynnym powrotem do pozycji wyjściowej
• jako rozłączniki izolacyjne
