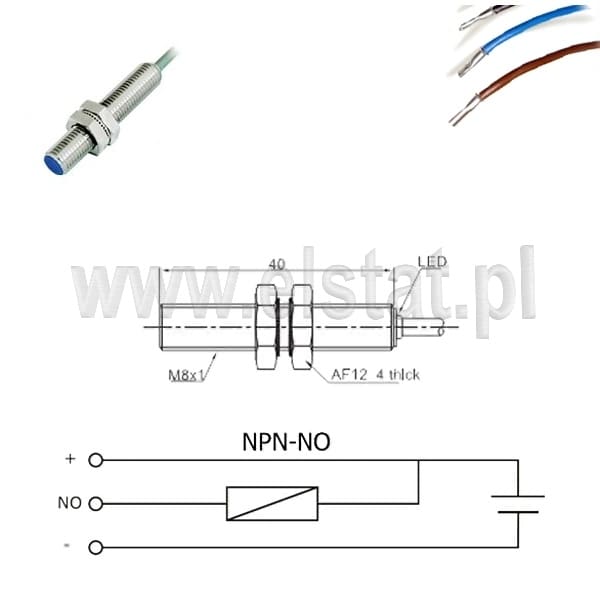

NPN- NO
![Schemat czujnika z wyjściem NO](http://elstat.home.pl/_karta/indukcyjne/DC3-NO.gif)
NPN- NC
![](http://elstat.home.pl/foto_opisy/indukcyjne/DC3-NC.gif)
PNP- NO
![](http://www.elstat.home.pl/foto_opisy/indukcyjne/DC3-PO.gif)
PNP- NC
![](http://www.elstat.home.pl/foto_opisy/indukcyjne/DC3-PC.gif)
|
Montowanie |
F
NF |
Sn
[mm] |
1,5 mm
2mm |
Zasilanie |
10 ...
30
VDC |
Wielkość
obudowy |
M8 * 65
M8 *
68 |
Rozmiar
gwintu |
M8 * 1
* 40 |
Produkcja |
NPN / PNP NO /
NC |
Wpływ
temperatury |
≤ ±
10% |
Histereza |
1 ...
20% |
Dokładność
powtarzania |
≤
3% |
Prąd
obciążenia |
≤
150mA |
Napięcie
resztkowe |
≤
2.5V |
Pobór
prądu |
≤
10mA |
Zabezpieczenie
przeciwzwarciowe |
Przepięcia, przeciążenia, zwarcia, odwrotną
polaryzacją |
Wskaźnik |
Żółta dioda
LED |
Temp.
otoczenia. |
-25 ...
70 ℃ |
Ambient
RH |
35-95% |
Częstotliwość |
2000 Hz
1500
Hz |
Stopień
ochrony |
IP67 |
Materiał
obudowy |
Stal
nierdzewna |
Połączenie |
Złącze
M12 | |
