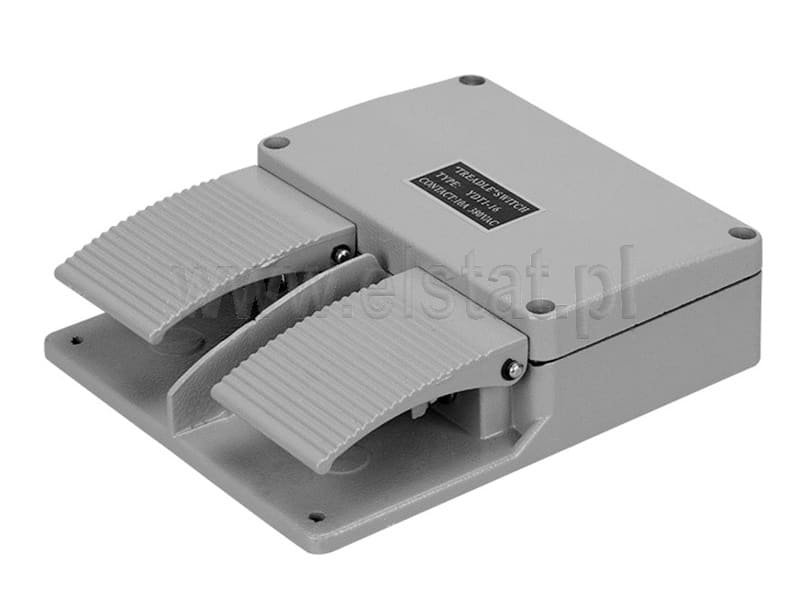

Przełącznik nożny, dwustronny; bez osłony; styki NO+ NC

Przełącznik nożny podwójny 2x ON-(ON) 10A podwójny z osłoną

UWAGA!

Przełącznik nie posiada uszczelnień gumowych pokrywy. Zalecane użytkowanie w pomieszczeniach suchych. Napięcie pracy wynosi max 250VAC jednakże ze wzgledu bezpieczeństwa należy stosować napięcie bezpieczne.

AC-15 oznacza kategorię użytkowania łączników, zazwyczaj styczników lub przekaźników, w obwodach prądu przemiennego, w których obciążeniem jest obwód indukcyjny, a konkretnie silnik prądu przemiennego.

15: odnosi się do konkretnej kategorii obciążenia, która w tym przypadku jest obciążeniem indukcyjnym, w szczególności silnikiem prądu przemiennego.

Krótko mówiąc, AC-15 to określenie, które informuje, że dany łącznik jest odpowiedni do sterowania silnikami prądu przemiennego, uwzględniając ich specyficzne wymagania podczas rozruchu i pracy.

Duża odległość styków ( NO/NC) sprawia, że  max napięcie podane na styki wynosi 250VAC. Wyłącznik jest mono stabilny i działa w przypadku przyłożenia siły, posiada styk przełączny SPDT.jak pokazano poniżej ( bez wspołnego połączenia COM)

Układ styków przełącznika nożnego:

Styki przełącznika są wykonane jako 2 niezależne bloki. W bloku zamontowane są styki NO i NC. Styki są od siebie odizolowane galwanicznie. Istnieje oczywiście możliwość zmostkowania styków i uzyskania w ten sposób styku przełącznego ze współnym biegunem COM.

Symbol styku NO i NC sterowanego przez pedał nożny

Co oznacza skrót Ith oraz Ie

W przypadku urządzeń elektrycznych, "Ith=10A" oznacza, że styki są w stanie przez długi czas, w warunkach otwartej przestrzeni, wytrzymać przepływ prądu o wartości 10 amperów bez przekroczenia dopuszczalnej temperatury.

"Ith" to skrót od "prądu cieplnego umownego" (ang. thermal current), który określa maksymalny prąd, jaki element może bezpiecznie przewodzić w sposób ciągły, bez obudowy i w warunkach otoczenia.

Ie - prąd znamionowy dla danego napięcia znamionowego Ue

Ith - maksymalna wartość prądu płynącego przez zamknięte styki stycznika, która nie powoduje powiększenia temperatury elementów stycznika ponad wartości dopuszczone przez standardy. Dotyczy to pracy przy chłodzeniu powietrznym niewymuszonym przez 8 godzin.

Parametry przełącznika:

• Prąd / napięcie: Ith=10A/250VAC; AC-13= 3A

• Typ połączenia: złącze śrubowe

• Sposób przełączania: ON- ( ON ) lub  ( OFF )

• Typ przełącznika: monostabilny

• Ilość przełączników: 2

• Ilość pozycji: 2 pozycje

• Bez osłony nad pedałami

• Możliwość przykręcenia do podłoża

• Wymiary (max.): 210x178x130mm
