Dostępność: ok. 3-14 dni roboczych ( przy dostępności u dostawców )
Licznik zużycia energii elektrycznej 1-fazowy, typ LE-01d, wyświetlacz LCD
Przeznaczenie
LE-01 są
statycznymi (elektronicznymi) wzorcowanymi licznikiami energii elektrycznej
służącymi jako podliczniki do pomiaru energii elektrycznej prądu przemiennego
jednofazowego w układzie bezpośrednim.
Działanie
Specjalny układ
elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje
impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór
energii sygnalizowany jest miganiem LED. Lliczba impulsów jest przeliczana na
energię pobraną a jej wartość wskazywana jest przez segmentowy wyświetlacz
LCD w LE-01d lub przez mechaniczne liczydło bębnowe w LE-01.
Uwaga!

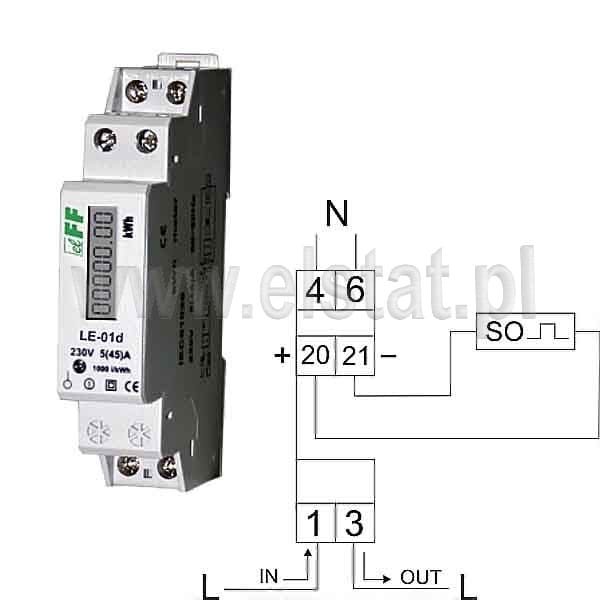

Licznik posiada wyjście
impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego
sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika
nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada
możliwość plombowania osłon zacisków wejściowych i wyjściowych
uniemożliwiające zrobienie obejścia licznika.
Dane
techniczne
| napięcie odniesienia | 230V AC ±30% |
| prąd bazowy | 5A |
| prąd maksymalny | 45A |
| prąd minimalny | 0,02A |
| dokładność pomiaru zgodnie z IEC61036 | klasa 1 |
| zakres wskazań liczydła | |
| LE-01 | 0÷99999,9kWh |
| LE-01d | 0÷99999,99kWh |
| stała licznika | (1Wh/imp) 1000imp/kWh |
| sygnalizacja sczytywania | LED czerwona |
| wyjście impulsowe SO+ SO- | typu otwarty kolektor |
| napięcie podłączenia SO+ SO- | <27V DC |
| prąd podłączenia SO+ SO- | <27mA |
| stała SO+ SO- | (1Wh/imp) 1000imp/kWh |
| czas impulsu SO+ SO- | 90msek |
| pobór własny licznika | <8VA; <0,4W |
| stopień ochrony | IP20 |
| temperatura pracy | |
| LE-01 | -20÷65°C |
| LE-01d | -20÷50°C |
| przyłącze | zaciski śrubowe 6mm² |
| wymiary | 1 moduł (18mm) |
| montaż | na szynie 35mm |
