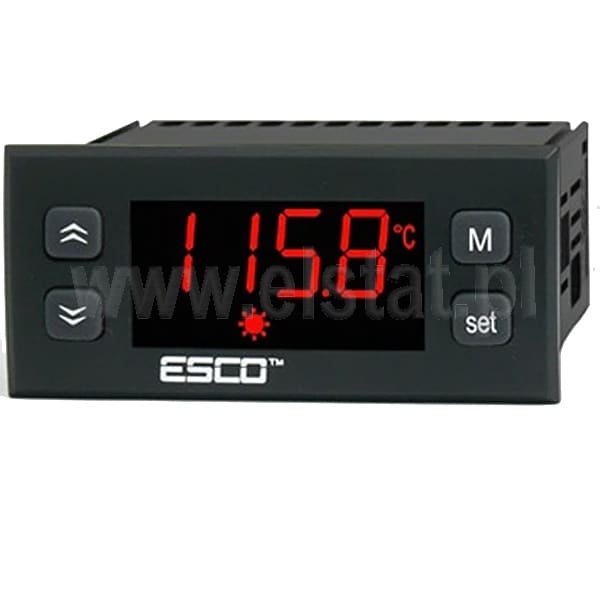

Regulator temperatury, wejście NTC
Czujnik NTC w komplecie
-
Łatwa i szybka konfiguracja
- Wyjście przekaźnikowe dużej mocy 20A
4,5kW
- Atrakcyjny wyświetlacz z graficznymi ikonami, wskazuje bieżącą
temperaturę na wyświetlaczu.
- Rozdzielczość wskazań i nastawy
0,1°C
Regulator temperatury przeznaczony do współpracy z czujnikiem
rezystancyjnym NTC. Posiada cyfrowy odczyt temperatury oraz funkcję kalibracji
wskazań. Zastosowano metodę regulacji załącz- wyłącz ( ON-OFF ) z regulowaną
histerezą. Regulator wyposażony jest w wyjście regulacyjne przekaźnikowe
dużej mocy 20A ( maksymalne obciążenie rezystancyjne 4500W ). Tryb pracy:
"grzanie" lub "chłodzenie" wybiera się w menu regulatora. Montaż w tablicy,
w otworze o wymiarach: 71 x 29mm
|
Wejście: |
czujnik temperatury NTC 5kOhm przy 25°C wejście cyfrowe, alarmowe |
|
Zakres pomiarowy: |
-50...+150°C |
|
Dokładność pomiaru: |
+/-0,5°C |
|
Okres próbkowania: |
330 ms |
|
Rozdzielczość wskazań: |
0,1°C w całym zakresie |
|
Rozdzielczość nastawy: |
0,1°C w całym zakresie |
|
Wyświetlacz: |
LED, 4 cyfry o wysokości 11mm z ikonami graficznymi |
|
Metoda regulacji: |
ON-OFF z histerezą |
|
Dokładność regulacji: |
ustawiana w zakresie 0,1...20,0°C |
|
Wyjście regulacyjne: |
przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli |
|
Funkcje dodatkowe: |
- alarm temperatury MIN i MAX |
|
Montaż: |
w otworze o wymiarach: 71 x 29mm |
|
Stopień i klasa ochrony: |
IP65 / II |
|
Zasilanie: |
12VAC/DC |
|
Pobór mocy: |
max 3 VA |
|
Warunki pracy: |
-5...60°C; 0...85%RH (bez kondensacji) |
|
Warunki składowania: |
-40...85°C; 0...85%RH (bez kondensacji) |
|
Wymiary
termoregulatora | |
| W1 x H1 ( panel frontowy ) | 76x35 mm |
| W ( wielkość montażowa po otwór) min | 70mm |
| H ( wielkość montażowa po otwór) min | 28mm |
|
L ( głębokość montażowa ) max |
72,5mm |
