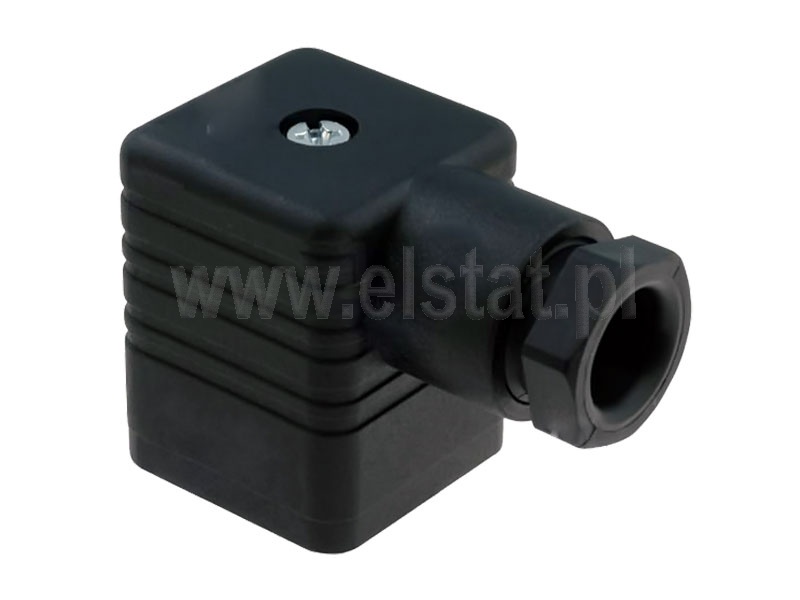

Złącze zaworowe DIN 43650 - gniazdo na przewód
Gniazdo; zaworowe; GDM2011 931957100; 3 tory; format A; poliamid ( PA); kątowe 90°; na przewód; śrubowy; z dławnicą PG11; 1 boczne wyjście przewodu; 16A; 250V; kolor czarny; cynowane; 1,5mm2; IP65; Hirschma. Wtyczki zaworowe są elementem standardowym połączeń zaworów elektromagnetycznych w systemach pneumatycznych i hydraulicznych.
Złącze - gniazdo na przewód, styki
2+PE, norma EN 175301-803(DIN43650A),kolor czarny
Rodzaj dławika:
PG11
Średnica zew. przewodu 6do 9 mm
Max przekrój przewodu: 1,5mm2
Sposób montażu przewodu: przykręcany
Napięcie pracy: 250 V
~/= AC/DC
Prąd roboczy: 16A
Rezystancja przejścia: <
4mΩ
Powierzchnia
styku: cynowana
Materiał obudowy złącza:
PA
Stopień szczelności: IP
65
Temperatura pracy: -40°C do
+125°C
Złącza
GDM 20xx mają zawsze 4 otwory jednak styki są tylko 3.
W
otworze numer 1 i 2 oraz styk masowy
(płaski)
| Styki: | 2+PE |
| Rozstaw styków: | A - 18mm |
| Sygnalizacja: | brak |
| Dławik: | PG11 |
| Średnica zewnętrzna przewodu: | ok.8,0..10mm |
| Max. przekrój przewodu: | 1,5mm |
| Montaż przewodu: | przykręcany |
| Napięcie pracy: | 250V |
| Prąd roboczy: | 16A |
| Stopień szczelności: | IP 65 |
Złącze do elektrozaworu GDM2016 2+PE czarne, gniazdo na kabel dławik M16 ( pasuje do GSA )
Złącza GDM 20xx mają zawsze 4 otwory jednak styki są tylko 3
tj.
w otworze numer 1 i 2
oraz styk masowy (płaski)
Złącze -
gniazdo na przewód, styki 2+PE, norma EN 175301-803
(DIN43650A), kolor
czarny
Odpowiednie wtyki do obudów m.in.: GSA 2000, GSP 211, GSP 213, GSP2 M20, GSE 2000N4, GSAZ 200
Pozostałe dane
|
Dane szczegółowe gniazda zaworowego | |
|---|---|
| Nazwa | Gniazdo |
| Typ złącza | zaworowe |
| Symbol | GDM2011 931957100 |
| Liczba torów / pinów | 3 tory |
| Rozmiar / wersja złącza przemysłowego | format A |
| Materiał korpusu złącza | poliamid (PA) |
| Orientacja złącza | kątowe 90° |
| Montaż złącza | na przewód |
| Montaż przewodu | śrubowy |
| Właściwości złącz przemysłowych | z dławnicą PG11; 1 boczne wyjście przewodu |
| Prąd znamionowy | 16A |
| Napięcie znamionowe | 250V |
| Kolor korpusu / izolatora złącza | czarny |
| Pokrycie styków | cynowane |
| Przekrój przewodu | 1,5mm2 |
| Średnica zewnętrzna przewodu | 6-9mm |
| Klasa szczelności złącza | IP65 |
| Sposób blokowania złącz | skręcane |
| Producent | Hirschmann |
| Certyfikaty | RoHS |
