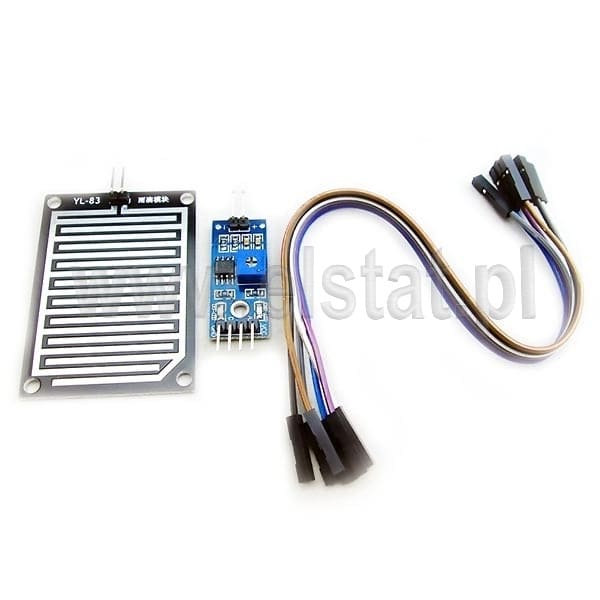

Czujnik deszczu; detektor wody; do Arduino; 3-5V

  • Symbol: MOD-CZ-09-DESZ
  • Kod produktu: 53528
Moduł czujnika opadu deszczu. Moduł może być wykorzystany jako sygnalizacja zalania wodą lub inną nie agresywną przewodzącą cieczą. Moduł sensora deszczu, śniegu do Arduino, AVR, DSP i innych mikrokontrolerów z wyjściem cyfrowym oraz analogowym. Zobacz opis
10,50 zł z VAT (8,54 zł netto / szt.)
Mniej
Więcej
przechowalnia
Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl
Zapytaj o produkt
Charakterystyka produktu

Czujnik służy do wykrywania opadów atmosferycznych, posiada 2 wyjścia, cyfrowe oraz analogowe.


Opis:

Czujnik deszczu, śniegu, wody, dzięki któremu możliwy jest pomiar rezystancji a więc detekcji cieczy z dwoma wyjściami: cyfrowym i analogowym. Sygnały te można odczytywać dzięki arduino czy też innym mikrokontrolerom i zaprogramować działania jakie mają być wykonane po detekcji wody czy też innej substancji. Dzięki wyjściu cyfrowemu możliwe jest ustawienie progu granicznego przez potencjometr, a po jego przekroczeniu wyjście sygnału zmienia się z 0 na 1 a więc 5V. Dzięki temu wyjściu użytkownik nie musi posiadać mikrokontrolera, wystarczy, że do pinu cyfrowego podepnie przekaźnik, który np. załączy obwód pompy, która wypompuje wodę z zalanej piwnicy bądź garażu lub wyłączy pompę gdy jej stan w akwarium sięgnie ustalonego. Czujnik ten można wykorzystać w różnych projektach: od stacji meteorologicznej po akwarium czy też osuszacze.



 Cechy produktu

 Moduł czujnika deszczu to prosty układ porównujący rezystancję sondy z wcześniej ustaloną wartością.
Woda powoduje spadek rezystancji pomiędzy ścieżkami sondy - co jest odczytywane przez układ sterownika.
Na sterowniku znajduje się potencjometr oraz dioda sygnalizująca stan wyjścia.
Moduł posiada dwa wyjścia: analogowe A0 oraz cyfrowe D0.
Na wyjściu cyfrowym pojawia się sygnał O lub 1 w zależności od ustawienia progu zadziałania potencjometrem na płytce.
Dioda LED na płytce sygnalizuje zasilanie oraz stan zadziałania modułu.


Dane techniczne

Napięcie zasilania: 3-5V
Wyjście cyfrowe TTL
Regulacja czułości zadziałania
Długość przewodu łączącego 200 mm
Dwie diody komunikacyjne zasilanie oraz stan DO
Powierzchnia czujnika 5x4cm
Wymiary układu elektronicznego 3,2x1,4cm
Moduł może pracować samodzielnie - np. z przekaźnikiem - lub z mikrokontrolerem.
Moduł posiada wyprowadzenia:
VCC - zasilanie 3v-5v
GND - zero
DO - TTL wyjscie sygnału przełączającego 5v
AO - wyjście analogowe 0-5v

Pozostałe dane:

- Napięcie zasilania: 5 V
- 1 x wyjście cyfrowe
- 1 x wyjście analogowe
- czułość można regulować za pomocą potencjometru
- wymiary:
    -płytki sondy: 54 x 40 mm
    -modułu: 30 x 16 mm
