Dostępność: Brak towaru na magazynie

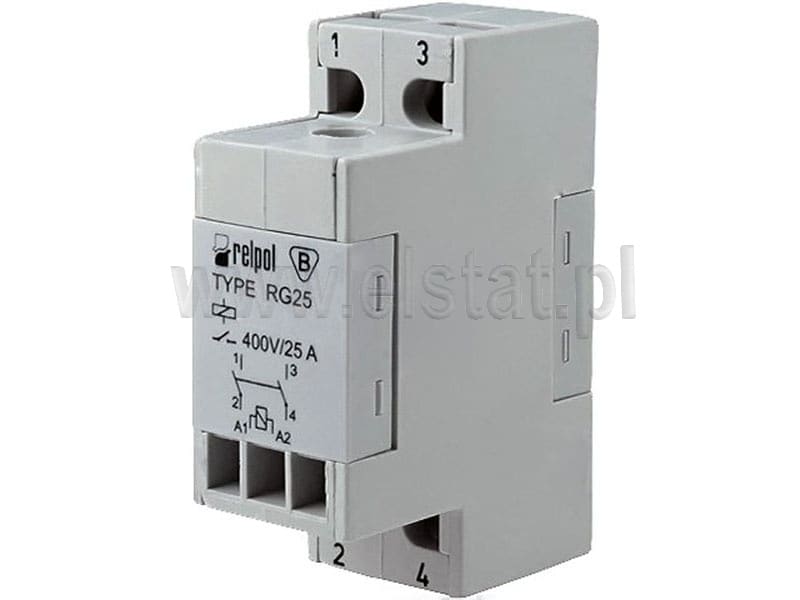

Zestyki: 2Z (zwierne); obciążalność AC1 – 25 A/400 V AC; cewki AC lub DC; wysokie napięcie probiercze izolacji; do montażu na szynie 35 mm
|
Dane szczegółowe | |
|---|---|
| Nazwa | Przekaźnik |
| Typ | elektromagnetyczny przemysłowy |
| Symbol | RG25-1022-28-3024 |
| Napięcie sterujące | 24V |
| Rodzaj napięcia sterującego | AC |
| Konfiguracja styków | 2 styki zwierne |
| Znamionowy prąd styków AC | 25A |
| Znamionowe napięcie styków AC | 400V AC |
| Znamionowy prąd styków DC | 25A |
| Znamionowe napięcie styków DC | 28V DC |
| Sposób montażu | na szynę DIN35 |
| Producent | Relpol |
| Certyfikaty | brak |
| Materiał styku | AgCdO |
| Rezystancja cewki | 340Ohm |
| Znamionowa moc cewki DC | 1,7W |
|
Dane styków | ||
|
Ilość i rodzaj zestyków |
2Z | |
|
Maksymalne napięcie zestyków AC |
400 V / 440 V | |
|
Znamionowy prąd obciążenia w kategorii |
AC1 |
25 A / 400 V AC |
|
DC1 |
25 A / 24 V DC | |
|
Obciążalność prądowa trwała zestyku |
25 A | |
|
Maksymalna moc łączeniowa w kategorii |
AC1 |
10 000 VA |
|
Dane cewki | ||
|
Napięcie znamionowe |
50 Hz AC |
12 ... 400 V |
|
DC |
12 ... 220 V | |
|
Znamionowy pobór mocy |
AC |
3,0 VA |
|
DC |
1,7 W | |
|
Dane izolacji | ||
|
Napięcie probiercze | ||
|
- pomiędzy cewką a stykami |
5 000 V AC | |
|
- przerwy zestykowej |
1 500 V AC | |
|
- pomiędzy torami prądowymi |
5 000 V AC | |
|
Pozostałe dane | ||
|
Trwałość łączeniowa w kategorii |
AC1 |
≥10⁵ 25 A; 400 V AC |
|
Trwałość mechaniczna (cykle) |
≥106 | |
|
Temperatura otoczenia - pracy |
-25...+85 oC | |
