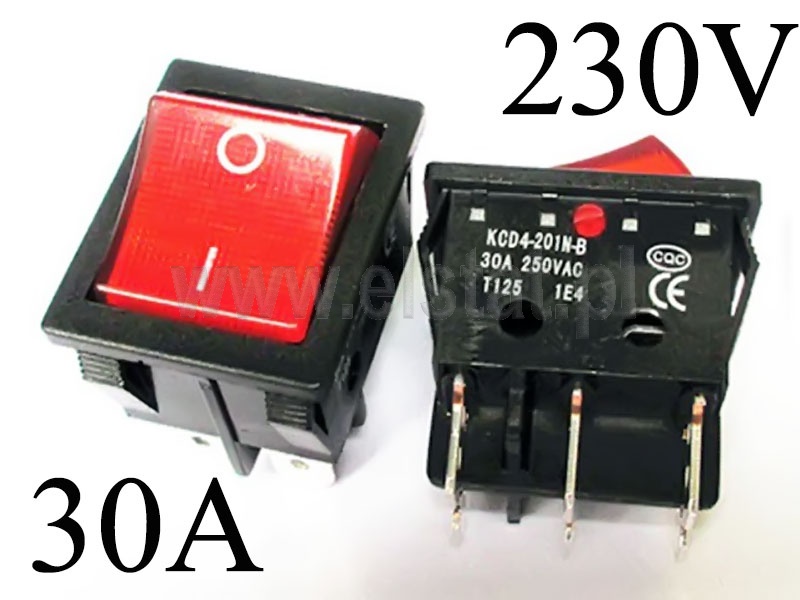

Przełącznik kołyskowy; czerwony; podświetlany; 230V; 30A; ON-ON; 6-pinów

Przełącznik klawiszowy ( kołyskowy ); ON-ON; 2 tory; czerwony; podświetlenie LED 230V; bistabilny; konektory 6,3x0,8mm; 22x27mm; 2 pozycje; 30A; 250V AC. Przełącznik kołyskowy podświetlany 230V, ON-OFF  6 pinów szeroki. Wyłącznik kolyska na 230V.

Opis przełącznika kołyskowego 30A

Specjalne przełączniki do spawarek, sprężarek i innych maszyn oraz urządzeń pobierających duże prądy do 30A 250V. Wysoki prąd przełącznika KCD4 możliwy do osiągnięcia przez wzmocnione i srebrzone styki. Wyłącznik do załączania zasilania różnych akcesorii elektrycznych

Przełącznik typu Rocker KCD-4; sześć pinów ( 6-pinowy) 2-pozycje ON-ON. Mini dioda LED 230V. Przełącznik Rocker o bardzo wytrzymałych stykach 30A; 250VAC realizujący również funkcję ON-OFF

Dane techniczne przełącznika 6 pinowego:

• Obciążalność styków: 30A max. 250V ( typowo 230V)
• Rezystancja styku: 35mΩ max.

• Rezystancja izolacji: 500VDC 100mΩ

• Wytrzymałość dielektryka: 1500VAC/1 minuta

• Zakres temp. pracy: -25~+85°C

• Żywotność: 10000 cykli

• Ilość styków: 6

• Ilość pozycji: 2

• Kolor klawisza: czerwony - szeroki

• Podświetlenie: TAK

Zestawienie parametrów przełącznika 30A/250V

Wymiary czerwonego wyłącznika kołyskowego 30A

Możliwe sposoby podłączenia przełącznika

Przełącznik kołyskowy 6 pinowy posiada możliwości standardowego podłączenia odbiornika ( funkcja załącz - wyłącz) jak pokazano na schemacie poniżej. Wykorzystuje się wtedy 4 piny pozostawiając nie podłączone wyjścia nie wykorzystane. Możemy stosować go zamiennie zamiast przełącznika 4 pinowego.

Przykładowy schemat podłączenia przełącznika jako 4-pinowego

Możemy oczywiście podłączyć do tych wyjść np. sygnalizator lub inny odbiornik który będzie działał po wyłączeniu przycisku - sygnalizacja spoczynku.

Przykładowy schemat podłączenia przełącznika kołyskowego 6-pinowego
