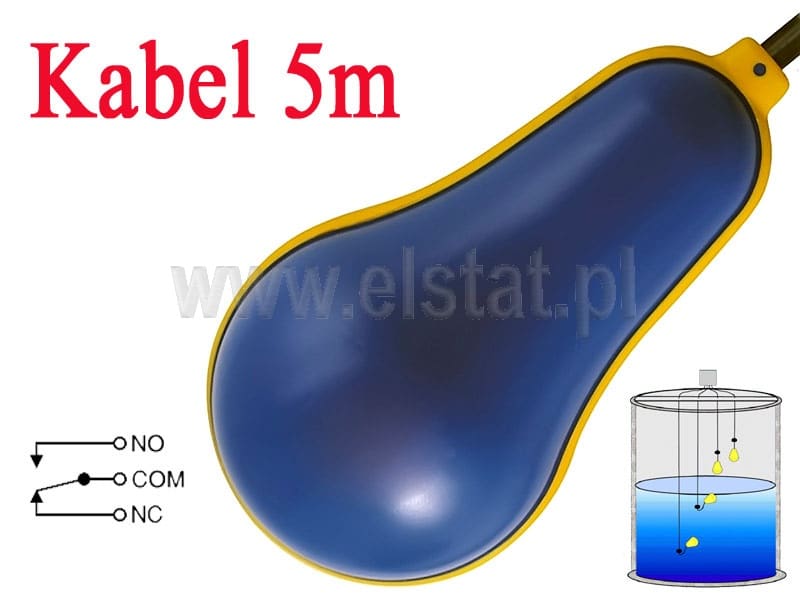

Sonda pływakowa; MAC5, 5m kabel; neopren

Brak ciężarka w zestawie. Jeżeli występuje konieczność zastosowania obciążnika należy dokupić odzielnie.

Funkcja napełniania / opróżniania

Odpowiednie do regulacji poziomu cieczy, ścieków, wody. Sonda nadaje się do stosowania w brudnej wodzie. Przy podłączeniu napięcia niebezpiecznego  > 24V należy zastosować wszystkie środki ostrożności zgodne z wymogami BHP.

Pływakowy regulator poziomu MAC-5 ( MAC 5 ) może być zastosowany w zbiornikach otwartych i zamkniętych do regulacji i sygnalizacji poziomu cieczy.

• Najbardziej znany wyłącznik pływakowy; jego nazwa jest synonimem wyłącznika pływakowego
• Wykonany jest z nietoksycznych materiałów
• Obłe kształty predysponują go do stosowania w mediach typu ścieki

Zastosowanie:

Wyłącznik pływakowy jest urządzeniem pływakowym służącym do regulacji poziomu umożliwiającego automatyczne załączanie lub wyłączanie. Znajduje zastosowanie przede wszystkim do sterowania pracą pomp, a także elektrycznie sterowanych alarmów itp. Za jego pomocą wykrywany i sygnalizowany jest poziom cieczy np. wody zwykłej lub morskiej, nisko stężonych kwasów i zasad, olejów, ścieków, szlamy.

- czujnik poziomu pracy pomp przepompowni ścieków
- wyłącznik poziomu szamba, przepompowni na oczyszczalni ścieków
- czujnik poziomu wody na stacji uzdatniania wody
- sygnalizacja poziomów alarmowych wody, szamba
- czujnik poziomu szamba
- czujnik poziomu wody
- pomiar poziomu ścieków
- sygnalizator poziomu sucho biegu pomp

 Sonda pływakowa służy do sygnalizacji, wykrywania określonego poziomu cieczy. Sonda poziomu MAC5 ma zastosowanie w mediach typu woda zwykła lub morska, kwasy i zasady o niskim stężeniu, oleje, ścieki i szlamy ( nie zalecany do oleju opałowego). Odporny na zafalowania powierzchni cieczy do 35% jej poziomu. Może służyć do bezpośredniego sterowania pompą jednofazową o mocy max.0,75kW. Do regulacji różnicy poziomów służy obciążnik dołączony do wyłącznika pływakowego - im większa odległość obciążnika od pływaka (min. 15 cm), tym większy zakres regulacji poziomów ( minimalny zakres to 25 cm). Wymiary pływaka: krążek owalny przekroju 107 i 122 mm i grubości 53 mm. Przewód przyłączeniowy 3- żyłowy o przekroju 9 mm w izolacji PCV. Długość przewodu: 5,10,20 m. Czujnik poziomu cieczy typu MAC-5 znajduje zastosowanie w układach regulacji i sygnalizacji poziomu cieczy w zbiornikach otwartych lub zamkniętych np. w sygnalizacji alarmowej minimum/ maksimum jej poziomu. Cieczami kontrolowanymi mogą być: woda zwykła lub morska, kwasy, zasady, sole, alkohole, oleje, ścieki, szlamy itp.
Czujnik poziomu może pracować na powierzchni, jak i w podziemiach kopalń niemetanowych i metanowych- w wyrobiskach zaliczanych do stopnia „a", „b", „c" niebezpieczeństwa wybuchu metanu oraz klasy „A" lub „B" niebezpieczeństwa wybuchu pyłu węglowego. Czujnik MAC-5 jest elementem biernym (bez wewnętrznego źródła zasilania) zbudowanym z pływaka, przewodu i obciążnika. Wewnątrz hermetycznie zamkniętego pływaka (IP68) znajduje się łącznik elektryczny z zestykiem przełącznym ( mikrowyłącznik).

Nie jest odpowiedni dla oleju opałowego. Przeszkody nie stanowi również dla niego trudne środowisko ścieków. Jego pracy nie zakłócają zafalowania powierzchni cieczy (nie większe niż 35% jej poziomu). Zawdzięcza to swojemu specjalnemu kształtowi pozbawionego jakichkolwiek krawędzi oraz podwójnemu zabezpieczeniu przed dostaniem się cieczy do wewnątrz. Dzięki temu MAC 5 działa długo i bez zakłóceń. Może on być używany jako bezpośredni sterownik pompy jednofazowej o mocy do 0,75 kW.
Do wyłącznika pływakowego może być również dołączany ciężarek balastowy. Reguluje on różnicę poziomów w ten sposób, że wraz ze wzrostem odległości obciążnika od pływaka (przy czym minimum stanowi 15 cm), zwiększa się zakres regulacji poziomów (przy minimalnym zakresie wynoszącym 25 cm).
