Sonda pływakowa; MAC3; kabel 5m

  • Symbol: SONDA-02-05
  • Kod produktu: 24032
Sonda pływakowa MAC3, MT-5, typ M04. Pływakowe czujniki poziomu ( regulatory poziomu ) są pływającymi w cieczy przełącznikami, które pozwalają na załączenie i wyłączenie urządzeń elektrycznych ( pompy, zawory elektromagnetyczne ) Zobacz opis
1+
:
109,76  ( 135,00 z VAT)  zł
5+
:
105,69  ( 130,00 z VAT)  zł
Mniej
Więcej
przechowalnia
Masz pytania? Zapytaj konsultanta 61 852 65 42 lub krzysztof@elstat.pl
Zapytaj o produkt
Produkty Pokrewne/Powiązane
Obciążnik do sond; MAC3; MAC5; KEY

Obciążnik do sond; MAC3; MAC5; KEY

  • 1 - 9 szt : 20,00 zł z VAT
  • 10 - szt : 19,20 zł z VAT
Symbol: SONDA-00
Przekaźnik kontrolny poziomu; praca z sondami poziomu wody

Przekaźnik kontrolny poziomu; praca z sondami poziomu wody

  • 1 - 9 szt : 99,49 zł z VAT
  • 10 - szt : 95,01 zł z VAT
Symbol: SONDA-PRK-AFR1-220
Charakterystyka produktu

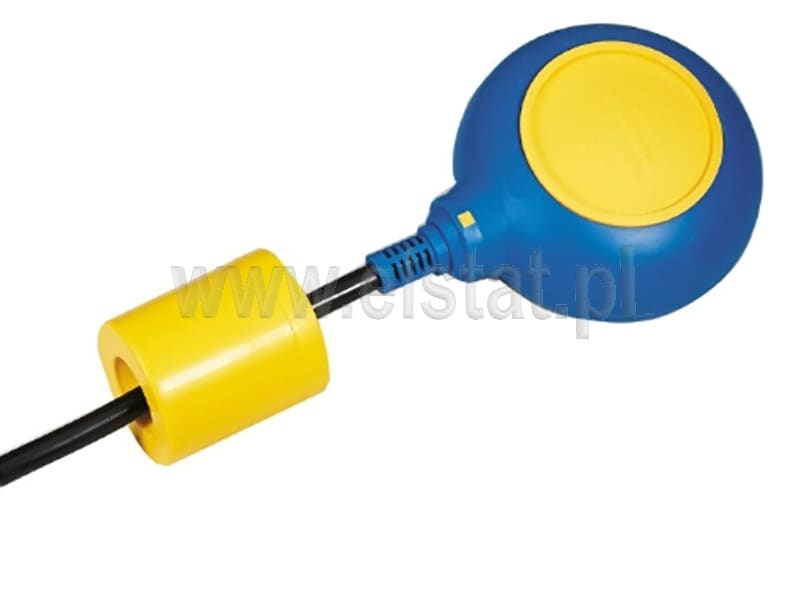

Pływak MAC3, sonda, czujnik poziomu, kabel PCV 5m

Przy podłączeniu napięcia niebezpiecznego  > 24V należy zastosować wszystkie środki ostrożności zgodne z wymogami BHP w celu zapenienia bezpieczeństwa na wypadek uszkodzenia kabla lub samej sondy, włącznik - wyłącznik poziomu cieczy.

Elektromechaniczny regulator poziomu MAC3 w zestawie z obciążeniem.

Sonda nie posiada na obecną chwilę atestu higienicznego i nie nadaje się do przemysłu spożywczego w kontakcie z żywnością i wodą do picia.

Specyfikacja techniczna

  • Temperatura robocza cieczy: od 0 do +50oC
  • Możliwe przechowywanie w temperaturze: od -10 do +60oC
  • Stopień ochrony: IP68
  • Kąt przełączania: +20°/-45°
  • Wymiary: 106 x 154 x 54mm
  • Max. poziom zanurzenia: 1bar
  • Obudowa-wykonanie: nietoksyczny polipropylen
  • Ciężar netto (bez kabla): 0,25kg
  • Objętość: 384cm3

Do wyłącznika pływakowego dołączany jest ciężarek balastowy. Reguluje on różnicę poziomów - ze wzrostem odległości obciążnika od pływaka ( minimum stanowi 15 cm), zwiększa się zakres regulacji poziomów (przy minimalnym zakresie wynoszącym 25 cm).

Sonda pływakowa ( potoczna nazwa pływak) służy do sygnalizacji, wykrywania określonego poziomu cieczy. Sonda poziomu MAC ma zastosowanie w mediach typu woda zwykła lub morska, kwasy i zasady o niskim stężeniu, oleje, ścieki i szlamy ( nie zalecany do oleju opałowego).

Nie posiada atest Państwowego Zakładu Higieny dla wody pitnej.

Odporny na zafalowania powierzchni cieczy do 35% jej poziomu. Może służyć do bezpośredniego sterowania pompą jednofazową o mocy max.0,75kW. Do regulacji różnicy poziomów służy obciążnik dołączony do wyłącznika pływakowego - im większa odległość obciążnika od pływaka (min. 15 cm), tym większy zakres regulacji poziomów ( minimalny zakres to 25 cm). Wymiary pływaka: krążek owalny przekroju 107 i 122 mm i grubości 53 mm. Przewód przyłączeniowy 3- żyłowy o przekroju 9 mm w izolacji PCV. Długość przewodu: 5,10,20 m

Elektromechaniczny regulator poziomu dla ścieków MAC-3 jest zanurzeniowym pływakowym przechyłowym regulatorem poziomu. Jego główną cechą jest korpus, pozbawiony jakichkolwiek krawędzi, który umożliwia poprawną pracę w tak trudnym środowisku. Czyni go to idealnym do zastosowań w ściekach, zanieczyszczonych wodach poprzemysłowych z dużą ilością zawiesiny z większych cząsteczek, oraz w wodzie wzburzonej.
Sonda pozwala na automatyczne załączanie lub wyłączanie ( np. pompy ) ale także elektrycznie sterowanych, alarmów, itp./ wówczas gdy założony poziom jest przekroczony.

Zastosowanie:

- czujnik poziomu pracy pomp przepompowni ścieków
- wyłącznik poziomu szamba, przepompowni na oczyszczalni ścieków
- czujnik poziomu wody na stacji uzdatniania wody
- sygnalizacja poziomów alarmowych wody, szamba
- czujnik poziomu szamba
- czujnik poziomu wody
- pomiar poziomu ścieków
- sygnalizator poziomu suchobiegu pomp

Opis:

Wyłącznik pływakowy jest urządzeniem pływakowym służącym do regulacji poziomu umożliwiającego automatyczne załączanie lub wyłączanie. Znajduje zastosowanie przede wszystkim dla pomp, a także elektrycznie sterowanych alarmów itp. Za jego pomocą wykrywany i sygnalizowany jest poziom cieczy np. wody zwykłej lub morskiej, nisko stężonych kwasów i zasad, olejów, ścieków, szlamy.
Nie jest odpowiedni dla oleju opałowego. Jego pracy nie zakłócają zafalowania powierzchni cieczy (nie większe niż 35% jej poziomu). Przeszkody nie stanowi również dla niego trudne środowisko ścieków.
Zawdzięcza to swojemu specjalnemu kształtowi pozbawionego jakichkolwiek krawędzi oraz podwójnemu zabezpieczeniu przed dostaniem się cieczy do wewnątrz. Dzięki temu MAC 3 działa długo i bez zakłóceń. Może on być używany jako bezpośredni sterownik pompy jednofazowej o mocy do 0,75 kW.
Do wyłącznika pływakowego może być również dołączany ciężarek balastowy. Reguluje on różnicę poziomów w ten sposób, że wraz ze wzrostem odległości obciążnika od pływaka (przy czym minimum stanowi 15 cm), zwiększa się zakres regulacji poziomów (przy minimalnym zakresie wynoszącym 25 cm).


Funkcja napełniania / opróżniania

Odpowiednie do regulacji poziomu cieczy. Sonda może również być stosowany w kontakcie z płynami spożywczych. Nadaje się do stosowania w brudnej wodzie. Przeciwwaga załączona do sondy.

Sonda poziomu MAC3 schemat

Uwaga

Dostępne są wykonania z przewodem o długościach 3, 5, 10, 15, 20, 25m

Charakterystyka sygnalizatora pływakowego

Parametry mikroprzełącznika

 16(4)A 250~

Certyfikaty

ENEC/CE 10(4)A 250V~

Temperatura robocza

0° ÷ + 50° C

Temperatura przechowywania

-20°C ÷ + 80° C

Stpoień ochrony

IP68

Kąt przełączania

± 45°C

Wymiary

mm 106x154x54

Ciężar

250 gr

Objętość

430 cm 3

Ciężar właściwy

0,581

Wyporność

180 gr

Ciśnienie dopuszczalne

1 BAR

Obudowa

nie toksyczny polipropylen (PP)

Barwnik

nie toksyczny

Klasa działania

II



Kasety z przyciskami bezpieczeństwa  Katalog sond poziomu- : pobierz
