Regulator temperatury z wejściem uniwersalnym; zakres: do +1300C; 230V; wejścia: PT100; K; J; REX-C100

Sterownik temperatury REX; wejście czujnika uniwersalne; PT100; termopara K oraz J; zakres 0-1300°C; wyjście przekaźnikowe + wyjście alarmowe

Instrukcja programowania EN

 Instrukcja programowania PL

Specyfikacja sterownika:

• napięcie zasilania 230V AC
• obsługiwane sondy: PT100; termopara K; J
• częstotliwość pomiaru co 500 ms
• dokładność pomiaru +/- 3°C
• wyjście przekaźnikowe
• dioda led sygnalizująca pracę
• tryb pracy: PID, On/Off

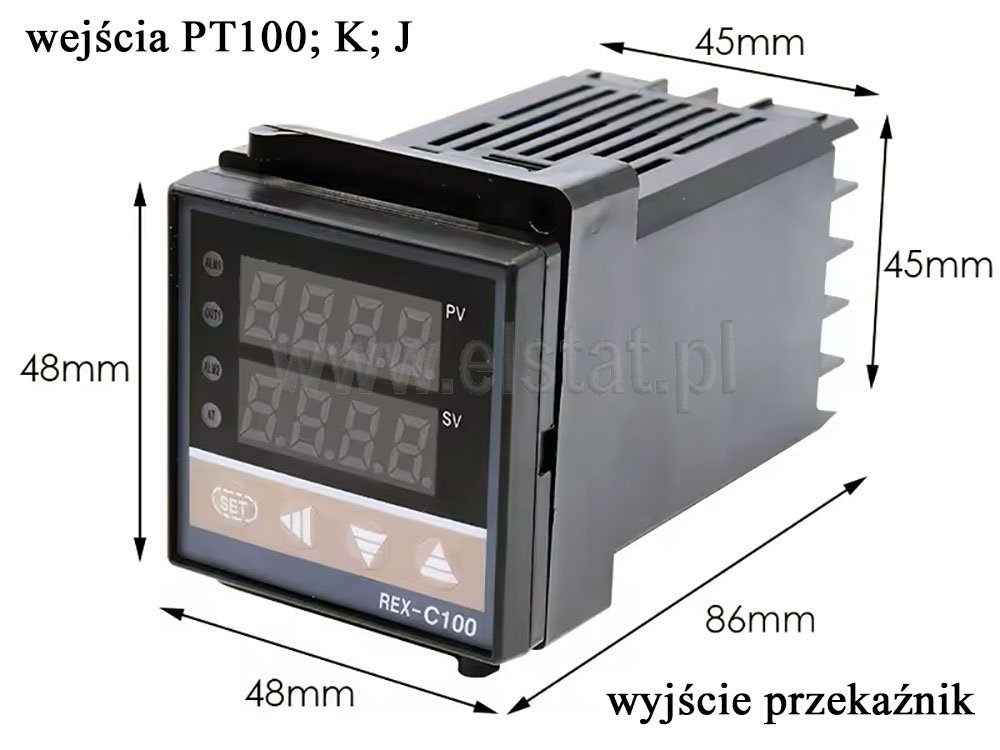

• wymiary 48 mm x 48 mm x 100 mm

Sterownik temperatury z uniwersalnym wejście sond ma bardzo szerokie zastosowanie m.in w stacjach lutowniczych, wtryskarkach, zgrzewarkach, piecach, chłodniach oraz innych urządzeniach w których wymagana jest precyzyjna regulacja temperatury.

Szczegóły

REX-C100 termostat z przekaźnikiem, termoregulator

Opis produktu

Rex-C100 230V jest elektronicznym regulatorem temperatury typu PID z szerokim zakresem funkcji. Sterownik można zamontować na panelu i dzięki adapterowi regulować jego wysunięcie.

Wygodne skręcane złącza sprawią, że wykonanie połączeń zajmie tylko chwilę. Do REX-a podłączamy analogowe czujniki temperatury np. termopary, które potrafią zmierzyć bardzo wysokie, lub niskie temperatury.

Sterownik daje ogromne możliwości dzięki indywidualnym ustawieniom wielu elementów działania sterownika.

Cechy produktu

Sterownik temperatury REX-C100 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.


Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K.
REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie 0 / 1300 °C. - Ten model oznaczony K07 do 1300°C - REX-C100FK07-M*AN

Fabryczne ustawienia sterownika to SLH (temp max.)= 400°C oraz SL1(czujnik typu PT100)=1.
Parametry te zmienia się w menu.

Regulator posiada 4 diody LED które sygnalizują:

• ALM1 - przekroczenie zadanej wartości temperatury,
• ALM2 - przekroczenie zadanej wartości temperatury,
• AT - wyłączenie funkcji PID (autotuning),
• OUT1 - załączenie elementu grzejnego.

W zestawie

Termostat REX-C100FK07-M-AN - 230V - wyjście przekaźnikowe - sterownik - termoregulator - 1 szt. Brak sondy pomiarowej w zestawie.

Dane techniczne:

- Model: REX-C100FK07-M AN
- Napięcie zasilania: 230V AC
- Obsługiwane czujniki temperatury: uniwersalny
- Dokładność pomiaru: 0,5% lub +/- 3 ºC
- Cykl próbkowania: 0,5s
- Wyjście: przekaźnikowe
- Wymiary zewnętrzne: 48x48x107mm
- Otwór montażowy: 45x45
- Głębokość montażowa: ok 10cm
- Temperatura pracy: 0-50°C
- Zakres pomiaru temperatury: 0°C ~ 1300°C
- Podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV)
